低成本、可靠、无处不在的烟雾探测器是由半导体实现的复杂物理和光学的一个例子。
技术总是在不断改进，并为现有产品增加功能，烟雾探测器和报警器也是如此。与此同时，“保护”界对于添加可能削弱、阻碍、对抗或使操作复杂化的功能和装饰非常谨慎，从而损害基本的安全任务。确保这种“故障安全”操作是一个设计挑战，因为这些设备必须被证明是合法安装的。
问:连通性怎么样?
答:今天的系统和用户，以及智能家庭，需要的不仅仅是独立的单元。现在，许多烟雾报警器都包含有线或无线功能，将所有报警器连接在一起，当一个报警器发出声音时，所有的报警器都发出声音。这在多层住宅或非常小的多单元建筑中尤其重要，例如，当人们在一层或两层楼上睡觉时，地下室的警报被激活(注意，较大的公寓楼有不同的、更严格的规范)。有高强度频闪灯的烟雾报警器也可供听力受损人士使用。
当然，添加蓝牙、Wi-Fi，甚至蜂窝连接到烟雾报警器也是可行的。通过这种方式，建筑内的人和建筑外的人都可以通过各种方式获得警报。虽然无线连接较容易安排，但它缺乏硬连接的可靠性，因此在某些情况下或建筑规范中可能不适合或不被接受。同样，重要的是这些非核心功能不能干扰探测器和报警功能的基本安全操作，也不能以任何方式损害性能。
问:有什么新的传感方法吗?
答:虽然还没有在住宅环境中使用，但市场上有越来越多的吸气式烟雾探测器(ASD)，这是一种更先进、高灵敏度的技术，可以提供更早的预警探测。
ASD系统的工作原理是通过小而灵活的管道从每个房间吸入空气。然后在一个连续的过程中分析空气，以识别微小的烟雾颗粒的存在。该系统不依赖于“随意”或随意的房间气流，这是不一致或可能停滞;因此，它可以在烟雾可见之前就探测到它。吸气系统被广泛应用于具有挑战性的情况下，如存在冷凝或需要在通信和计算机室等位置进行早期检测。
问:你能举个例子吗?
答:VESDA系统是基于激光的asd，可以给出火灾前预警。vesda -甚早烟雾探测装置是霍尼韦尔的商标，但它也成为大多数空气采样应用的通用术语。在需要高烟雾敏感性和容易进入的地区，如计算机房、冷藏室和仓库和教堂等天花板很高的建筑，它们是有益的，因为探测器可以位于便于维护的水平。
问:它是如何工作的?
答:VESDA探测器有点像真空吸尘器。它通过定制的吸气管道和配件从受保护的环境中吸入空气，然后通过VESDA检测激光室对空气质量进行采样(图1)．
问:这在哪里以及为什么有益?
答:VESDA烟雾检测通常用于温度不适合其他类型烟雾检测的地方。例如，工作温度为-20℃~ +20℃的冷藏室是VESDA感烟检测的良好环境。原因是低温会使传统烟雾探测器的光学腔结冰，从而使系统失效。
相比之下，VESDA探测器位于寒冷环境本身的外部，吸气管工作位于风险区内或区外，而采烟头位于风险区内。然后，冷空气被吸入烟雾探测器，并在到达激光室之前被自然加热。如果冷凝水收集器收集到任何冷凝水，那么干燥的空气将被VESDA检测器采样。
问:还有其他新方法吗?

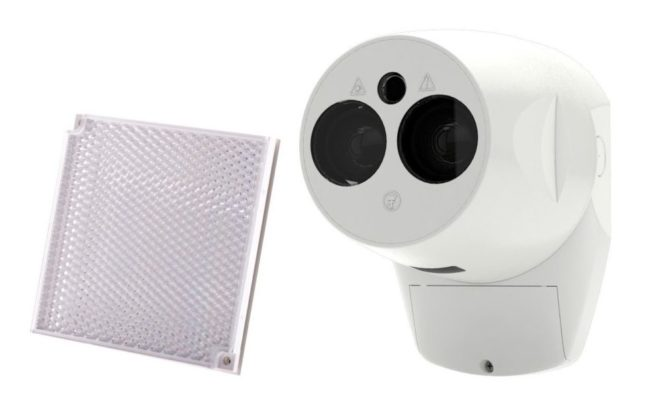

答:光束烟雾探测器也在使用中。其中，烟雾探测器是一种位于激光光源和光接收机之间的激光辅助红外光束(图2)．这些单位不是单点、局部的烟雾探测器，而是探测更大的距离，有点类似于自由空间的光学链路(参见EE世界相关内容）.
它们保护大型商业和公共空间，如剧院、购物中心和体育中心，具有大天窗、高天花板或冷凝问题。光学接收器可以放置在光束路径的远端，或者它可以与光源一起位于同一壳体中，在远端有反射镜。前一种方法支持更长的跨度，但也需要在远端布线，而不是简单的镜像。
问:这种方法有什么问题或缺点吗?

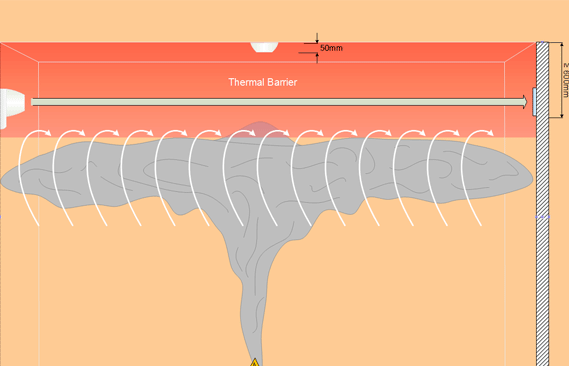

答:这种大跨度系统的一个问题是分层问题，即在天花板附近形成独立的空气层和热障(图3)．因此，有可能使下面的含烟空气无法达到系统光束所经过的层。为了克服这种分层的问题，可以采用上下交错的方式使用两个或多个倾斜的横梁，每个横梁在天花板上呈30度角。
结论
典型的烟雾探测器是用特定应用的集成电路实现高等物理原理的一个实例。它以低成本为关键任务应用程序提供长期、一致、可靠的性能。改进检测和增加连接性的新功能可以提高性能，但也不能削弱或阻碍基本功能。
