高技术应用Servo Couplings

编辑者Leslie Langnau管理编辑

高技术应用行业如医学半导体、太阳能、打包和打印需要精密组件以保持高精度和可重复性轴联动是这些系统的一个重要组成部分,例如用于连接servomots线性系统各种servo联动,包括硬联动、波纹联动、波纹联动、盘形联动、盘形联动、老汉联动和零回波下巴联动

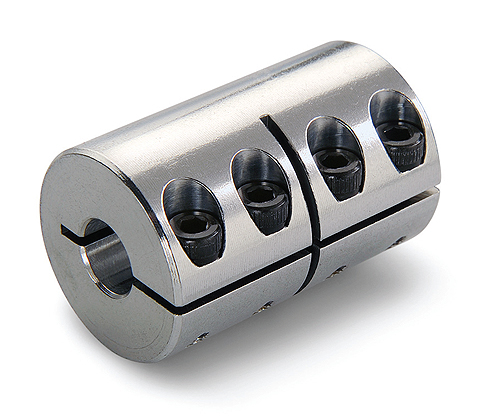

硬联动
设计工程师过去不会考虑高技术应用中使用硬联动,因为他们对性能有大规模常见错误概念。小波硬联动,特别是低惯性铝联动,用于其冲硬性能、高火力容量和零反冲性能

工程师过去不会考虑高技术应用中使用硬联动, 因为他们对性能的大规模常见错误概念小波硬联动用于强硬性能、高火力容量和零反弹性能

受优直联动提高适配性并调整需要严格控制容度的应用精度梳理保证圆性、直直性、迭行性以及更高百分比的井接触提高托盘传输能力

束相交
设计多组二或三次螺旋裁剪四和六波合用多切设计用铝制造,惯性低并容纳角并行偏差和轴运动单片设计多割模式产生无反冲操作并允许小量休克吸收无稀钢版套件需要高压传输和腐蚀阻抗

六波波联动三组短螺旋切换高叉容量和僵硬性这对于逆转servo电机应用有用,因为维护系统可靠性至关重要四波联动比较紧凑两组长螺旋切换增弹性带低重负载体积小有助于减少惯性,允许联动高度响应并保留强硬性四波段联动有利于精确应用使用精密构件,如编码器和泰赫计,大量编译可能导致读法不准确

Bellows并发
某些波纹结合铝中心与不锈钢波纹轻量级设计产生重力僵化联动,提供高度精度和可重复性薄墙波纹松散并易伸展并保持硬负载正因如此,波纹联动小量并行角错位和轴向运动同时保持低位负载

钟盘联动的一个重要特征是平衡设计,将应用中的振动减到10,000RPM连接点也是零回击无移动部件保证长维自由钟组合特征使其完全适合高端servo、steper、编码器和定位应用

离散并发
离散由两根铝中枢和多片不锈钢盘泉组成薄盘泉水性能与钟声相似,允许与总体性能小小下降产生更大的误差单盘和双盘风格中可用,盘相联极硬并适应精确零反射系统,速度达10 000分

单盘连接无法容错位双盘联动中心空间器拆分两组盘泉,可互为偏转设计会增加偏差能力并允许并行偏差中心空格选择非碘化铝提高性能或绝缘电隔离

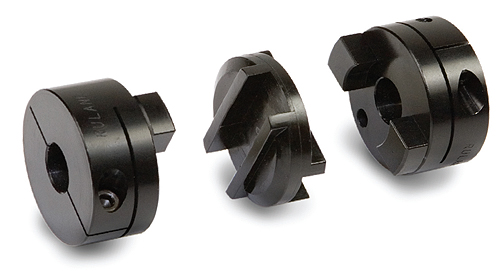

Oldham Couplings
Oldham联动由两个铝中枢和驱动元共滑动到浮动中心盘上以零回波传输托克设计套件应用需要大量并行偏差与低重负载三片设计产生高度定制轴联动,很容易将英寸对公尺、不同的波度维度和密钥轴相联中心盘可用乙型塑料高压僵硬和零回击或尼龙消震和消噪

Oldham联动由两个铝中枢组成并带驱动元件滑动悬浮中心盘以传输零回波托克设计套件应用需要大量并行偏差与低重负载

对许多轻值工高技术应用而言,老汉联动因中心盘非导素隔离电路中心磁盘在超载保护机器组件时还起托盘约束作用磁盘失效时完全破解并不允许传输电源

零回击下巴结
和老汉联动相似,下巴联动由二根铝中枢和弹性元素Spider组成三片设计。用先进聚氨酯材料制作,蜘蛛抑制脉冲负载,最小化电压器和其他敏感设备三次光度计中可用, 蜘蛛允许你定制下巴相交性能, 诸如强力僵硬性性性能, 误配性能差异性能和抑制性需求性能矩阵和英寸中枢(set螺旋式、夹式风格、键或无键)可互换并可合并成单联结
