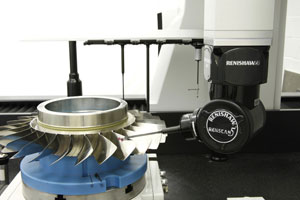

常规三轴扫描10mm/s46分钟(1刀片)。
22小时14分钟(全部29刀片)

REVOTM扫描500mm/s4分钟30秒1刀片
2小时10分钟30秒29刀片

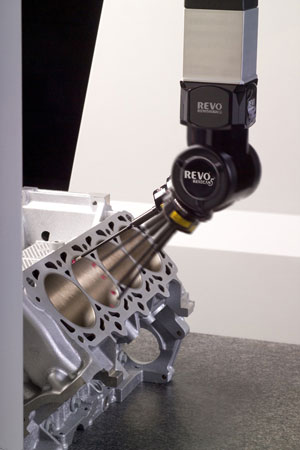

汽车圆柱头-680%吞吐量改进-检验序列由12个阀座和3次循环扫描组成

三轴扫描15mm/s29分13秒
REVOTM扫描400mm/s3分钟42秒
阀门座椅
50mm/s开关导波

自动传输阀体-155分吞吐量改善-检验序列由12个6毫米孔、6个5毫米孔、垫片脸25分、45个滑雪滑雪板、3片脸6分和滑板脸剖面图6分组成

三轴扫描15mm/s18分5秒
REVOTM扫描500mm/s7分钟5秒

Renishaw产品管理员Denis Zayia表示 : “ 除周期性大减外,Renscan5和REVO还有可能获取远为高点覆盖值。REVO低量低值低值设计允许超高速数据采集-至4000分秒比为200-300分常规扫描数据点

Renscan5/REVO动态测量系统敏捷度和点验生产率正在刺激计量专业人员的创举,Zayia表示。例如,Helical扫描可大大加速波纹测量,同时生成千分数判定圆度、同心度或滑动器

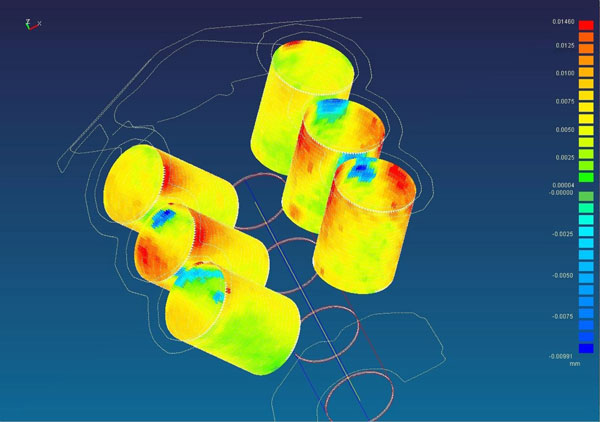

一位领先汽车制造商正在应用系统大规模数据采集能力测量引擎穿透分析并偏差空间取向中每个圆柱形

快速检验对大型高值并多关键特征尤其重要,Zayia注解 。CMM检验可成为加速吞并并增产效率努力的一大阻塞 。表格测量复杂部件和功能匹配临界几何可需要数千个数据点 。需要制作并记录更高精度、越强容度,制造商正在寻找CMM速度求解

常规三轴CMM扫描5至15mm/sec以保持精度,Zayia注解。这是为了避免高acc/dec率和快速轴变换可诱导惯性错误并导致测量精度下降。CMM检验20多年前被卡住

Renishaw最长最大开发程序Rensscan5反射速度限值,他说。Rensscan5赋能技术包含一系列突破5轴扫描产品,每秒测量500毫米和4000数据点,同时几乎消除与现有三大轴扫描系统正常关联的测量错误

三维测量设备自右转两轴-垂直平面一转Zayia注解无限旋转定位能力REVO测量头执行同步Y和Z轴运动以快速跟踪检验例程部分几何变化,他强调避免移动CMM结构大质量时引起的动态错误。当检验例程需要 X轴运动时,他说Rensscan5以恒定速度沿常量矢量移动CMM,消除常规扫描中加速/减速惯性错误

www.renishaw.com/en/7918.aspx
