低接触阻力可成为零插入力和低插入力连接器之间的关键差许多LIF连接器低接触阻抗度约30m/ZIF连接器通常需要锁机制实现低接触阻和安全连接某些LIF连接器(尤其是大设计器)中也包括锁机制
初始应用像笔记本电脑、移动设备、平板显示器等,ZIF连接器正被越来越多的区域使用当然,它们并不是真的零插入力, 但它们最小插入力会降低插入或清除时其他系统元件受损的风险
ZIF连接器高度持久,因为它们消除连接期间使用强力的需要意指少穿连接器、连接器和系统托管连接器视设计而定,ZIF系统锁住时装有控制杆、滑动键、拉特切斯键和其他机制,可经得起多交配周期并提供固连通性
ZIF类型应用
ZIF连接器往往较小、低调和轻量拥有各种适合不同行业应用的投送点、联系点和方向普通ZIF应用类有线对机连接器,如软扁电缆和软打印电路连接器、显示连接器和串行先进技术附加连接器

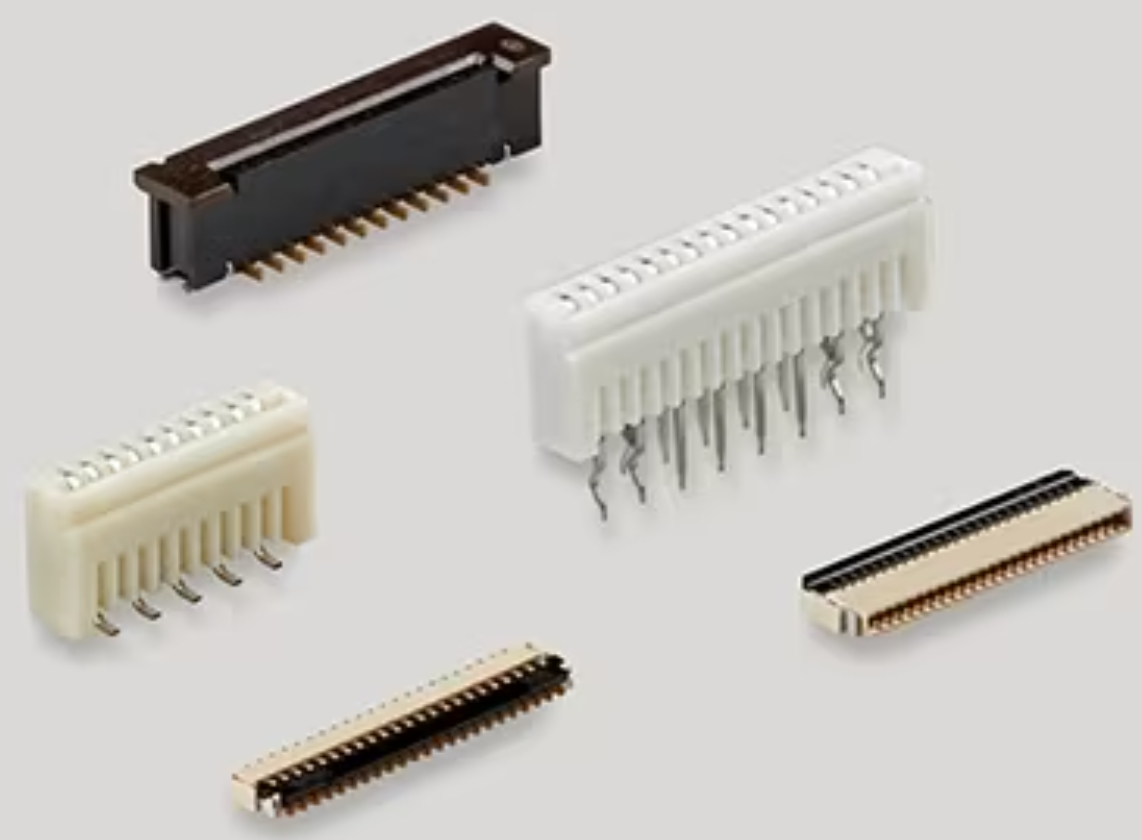

由于FFC和FPC连接器多功能性,它们常选择ZIF或LIF实施图1)FFC和FPC连接器使高密度连通性应用如:
- 汽车系统如信息化高级驱动辅助系统
- 消费者电子设备,包括笔记本电脑和智能手机
- LED照明系统
ZIF连接器可支持各种显示界面,包括低压差分信号(LVDS)、嵌入式显示端口(eDP)、移动工业处理器接口(MIPI系统.......多类显示器包括:
- 数字标识
- LCD和OLED板
- 监控电视
- 触屏
SATA连接器的主要用法是连接存储器,如硬盘驱动器、固态驱动器和光盘驱动器与接口电子ZIF连接器锁机制支持便携式计算机、数据中心和服务器存储系统以及网络连接存储设备中的可靠高速数据传输
ZIF连接器有许多长处,但也有局限性举例说,它们不适合高压或高流连接
LIF面板连接器

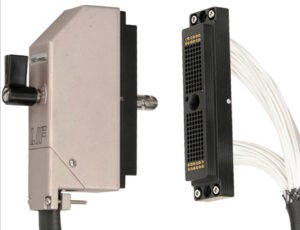

LIF连接器有各种格式可用LIF板连接器支持一系列连通应用,包括高密度I/O闭锁半转转转并可包括多信号、电源和RF接触/连接器260或以上I/Os图2)LIF连接器使用超模针插件和套接头,与简单板弹簧联系设计相比性能提高RF联系人评分2GHz和23A
高功率LIF连接器
LIF电源连接器可供工业、军事、数据中心、电动车辆收费和可再生能源应用使用性能实例包括6.4毫米插针评分为每接触100A和9.1毫米插针评分为180A,两者均达600V最高温度上升30摄氏度使用两行导体创建冗余接触点以同时减少正常力和接触阻抗多点点设计提供低插入力、低功率损耗和比传统设计更长周期使用期

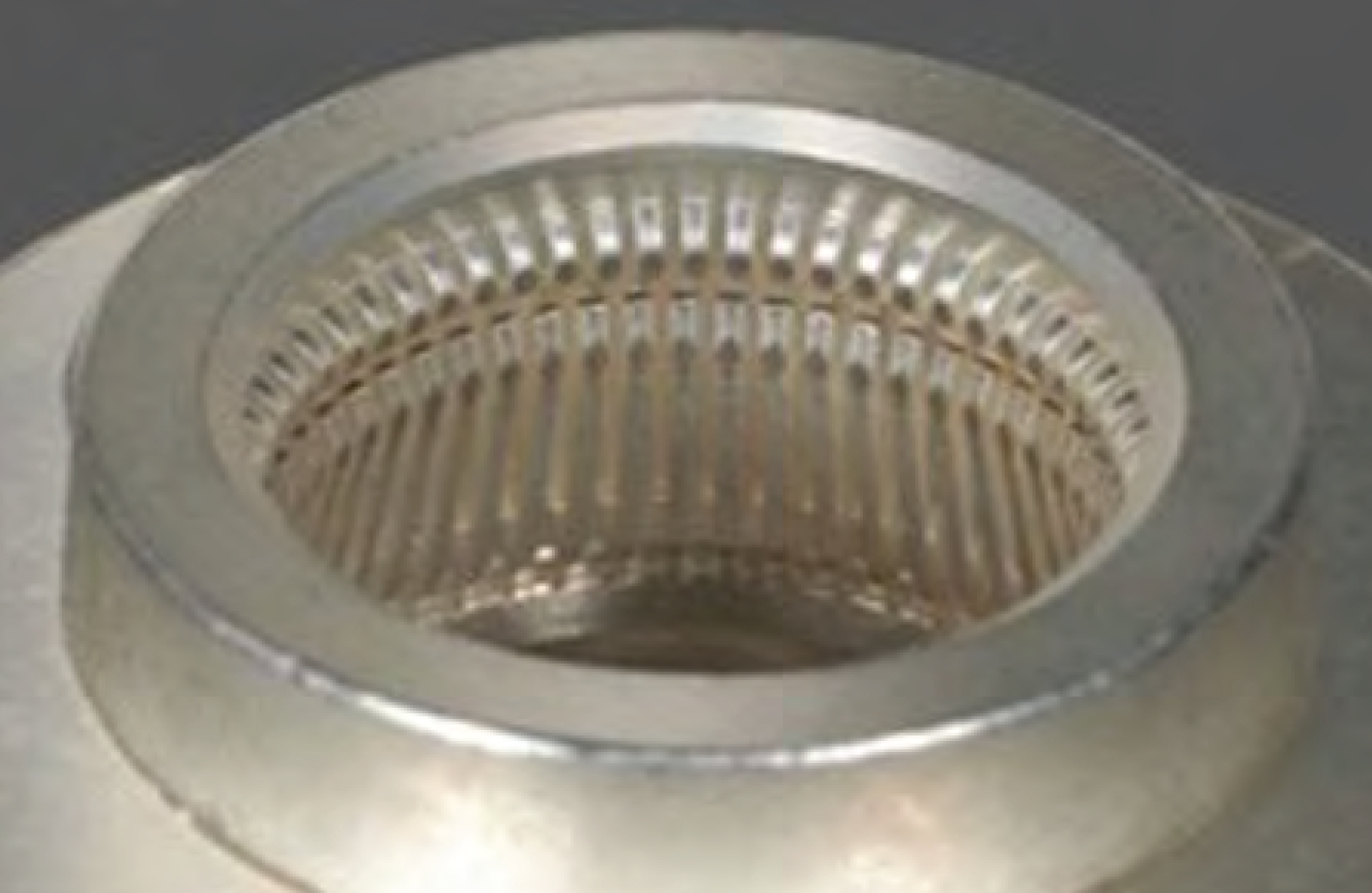

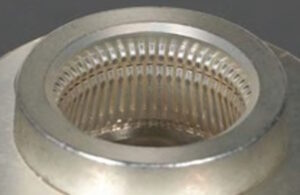

插入力可比常规设计低3至5x,接触抗药性可低2x至3x低常力转换成较少金属交配和拆卸期间穿戴,结果产生10 000周期生命周期单个导体由循环集成组成,产生多位并行接触点,降低总体接触抗药性图3).
摘要
ZIF和LIF连接器多功能性强,并用于各种应用ZIF连接器通常限于信号和低功率连接器,而LIF设计可用高针计数并高电压和高电流能力在有些情况下,FPC设计等连接器可用ZIF和LIF选项
