通过Leslie Langnau管理编辑
MTConnect通信协议是向企业应用软件提供商店楼面数据的一种方式初始协议建立机器设备间的连接完全安装后,它会连接商店楼层上的任何设备或装置
尽管制造世界有数项通信协议可用(Devistnet、Ethernet、Madbus、Ethernet/IP等),生产设施中,特别是商店楼层上,数以百计的机器和装置操作,需要分享数据以确保高效和高成本效益生产产品设备运行轨迹信息高效传输数据到其他设备仍是一个挑战
IT世界用高效通信模型解决了这个问题USB标准仅仅是一种可用标准,允许各种相容设备易交换数据
制造技术协会2006年年度会议上,DavidEdstrom
Sun微系统博士加州大学伯克利分校计算机科学教授David Patterson描述需要开放通信标准,允许制造设备连接互联网并使用它交换数据问题是 制造如何复制IT互连性模型至2008年,学术界和业界机器开发商联合制定MTConnect协议,这是开放免使用费通信标准,使用互联网通信技术连接机器和系统协议基础HTTP和XML
消除通信Babel
AMT计算显示,美国安装了120万多机器工具,其中大多数通信能力有限。通过MTConnect设备可传输商店楼面数据,如报警、设备可用性、设备使用量、设备有效性、能源使用量、安全信息以及其他质量和统计过程控制数据到各种企业优化软件,以改进操作、跟踪制作和分析工厂运算
MTConnect的目标是使各种设备能用同一种语言说话与其他制造通信协议不同,它允许开发生成数据词典,它只读协议MTConnect设置仅从设备提取数据,不写数据

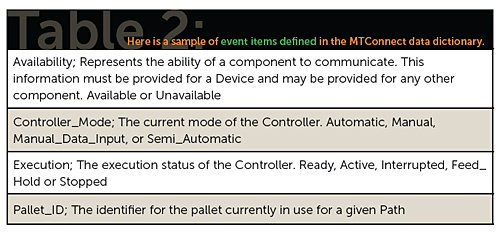

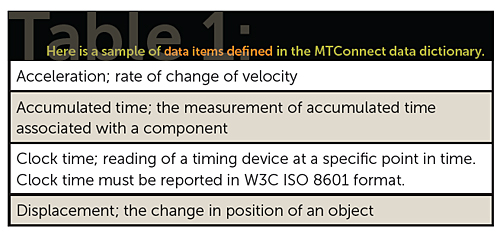

词典使机器开发商和用户能够通过常用定义、名称、单位、值和上下文对数据进行标签分类因此,数据只需定义一次,而不是对每项应用重新定义数据通过互联网协议通过HTTP语言和XML语言传输
MTConnect设备处理信息本地传送到任何应用中,例如ERP、MES和生产管理系统、电子表格和其他商业管理软件此外,协议方便OEMs用户添加新数据类型,机器与应用互换
MTConnect的目标是使各种商店楼层设备,而不仅仅是机器工具能够通信
MTConnect基础知识

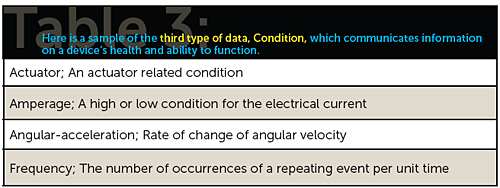

MTConnect协议分三节一栏说明协议本身和如何使用XML,一栏说明设备、组件和数据使用协议,一栏说明数据从每个连接设备组织方式第四段稍后可添加支持移动设备
通过这些组件实现MTConnect
设备机器工具或其他件设备或数据源
适配器软件或硬件可选部件从源码转换数据定义MTConnect词典使用设备已经兼容MTConnect不需要此组件
代理软件收集、整理并存储从设备或适配器收集的数据
网络两层或多层机间物理布线通常是以太网MTConnect网络中立性,与其他协议兼容性,如EtherCAT和Modbus连无线技术都可用
应用程序设备或软件请求机器、控制器或其他商店楼层设备提供数据软件函数即客户端启动数据请求并翻译成与程序兼容格式
MTConnect使用HTTP格式,但使用网络安全方法也很重要,如防火墙或客户使用之物
软件自适应器和代理函数可定位网络架构任何地方往往安装在机器或装置上,但不必安装在彼此上可影响数据流到网络的不同部分
连接设备到MTConnect网络的提示
第一步是确定哪些现有设备可连接到协议某些人将建立通信能力其他人需要添加机器定义为MTConnect原生翻译依赖物或MTConnect数据连接依赖物
MTConnect原生设备机器数据词典和协议函数通信不需要其他设备或MTConnect组件数据采集可立即启动MTConnect兼容软件应用
MTConnect翻译依存设备设备需要构件翻译单元将数据从设备转换成与本协议兼容格式偶数适配程序执行这些函数
翻译股通常是软件和/或硬件它可以安装在机器控制器内,如PC内,并可以安装到机器内或外部翻译单元可隔离程序与设备专利需求但它需要知道数据存储在控制器内
MTConnect数据连接附属设备设备通常不发布或发送数据到其他设备或数据量有限需要单列连接单元收集资料在这种情况下,连接单元可起翻译单元的作用
建立MTConnect连接设备或软件后,下一步是
- 清晰定义问题提高生产能力问题过度或无法预测故障如果你能更清晰地看到信息,那对底线有什么好处?
- 确定如何衡量成功成功MTConnect使用提高生产能力评价取百分比,例如使用协议的好处评价使用量度和参数
- 确定设备需要连接需要哪些控件、传感器、测量设备等了解所有控制器细节非常重要
- 定义你可能遇到的限制或约束,例如预算、无障碍性、安全性问题、必有函数、遗留网络系统等
- 确定由谁负责实施过程并评估哪些部门将获益于更多更好的数据或什么能约束或甚至干扰项目
- 定义执行项目需要的资源设备发送数据 软件需求 遗留网络系统使用
Machines are defined as MTConnect Native, Translation Dependant, or Data Connection Dependant.
MTConnect集团还提供第三方资源帮助进程的任何部分或安装网站存有这些资源目录当前协议支持各种控制器、线性轴和旋转轴、各种工具、启动器、传感器和液压机、充气机工具组件
MTConnect
www.mtconnect.org
文件基础:工厂自动化,设计世界文章,网络-连通-现场客车
