让你的马达和驱动器一起工作并不一定是一个谜。下面是一些最常见的问题，以及让这两个关键组件一起工作的快速解决方案。

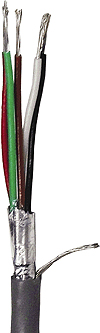

使用屏蔽电缆只要有可能，就可以帮助消除驱动器应用中的噪声问题。
应用工程师通常处于公司产品与客户交互的第一线。因此，他们经常会回答产品如何工作的问题，也许比我们想要的更多，为什么有些东西不能工作。

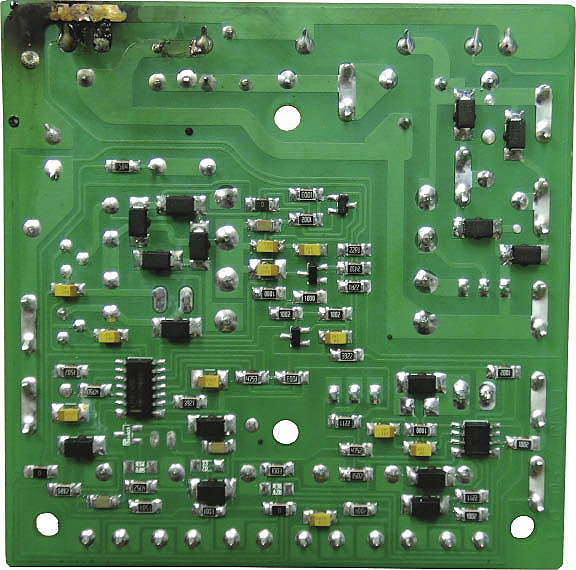

一个驱动器损坏，可控硅损坏(左上角)由电流过量引起。可能的原因包括电机输出短路、电机端子接地或电机过载等。
对于驱动器和电机，有几个常见的问题是应用工程师最容易看到的。下面是最常见的问题和修复，以使您的驱动器和电机正常工作的概述。
驱动器不能驱动马达
这是我们最常被问到的问题之一。虽然坏的驱动器肯定是有可能的，但你可以做几件事来确保你在正确的地方寻找问题的根本原因。
•线路功率:确保驱动器正在接收电力。要做到这一点，最好的方法是测量电源电压尽可能接近驱动器，理想情况下是在电源输入端。
•电机正确连接:如果电机引线没有直接连接到驱动器终端，驱动器输出外部的任何设备都可能是潜在的嫌疑人。大多数直流电动机的电枢电阻在10秒欧姆或更少。测量驱动器上的电机电阻。如果测量显示一个开放(高欧姆值)，问题不是驱动器。检查电机继电器，插头，连接器，导管箱等。
•确保电机收到信号:测量驱动器输出端的电压。如果有电压存在，那么驱动器就会告诉电机旋转。如果电机不动，那么电机接线有问题，或者电机本身有问题。
•控制信号:确保驱动器实际上正在接收命令信号，使电机运行。如果使用速度电位器，测量通过CCW终端和中心终端，看看是否有线性增加或减少命令信号，因为你改变电位器的位置。如果提供了外部命令信号，请确保它以您期望的方式变化。
•激活/抑制:一些应用程序可能会使用禁止或启用命令。确保驱动器没有被命令不输出电机电压。大多数驱动器有禁止终端和一些也有使能终端。
•修整锅调整:驱动器上的一些调整可能导致电机电压不存在。电流限制锅当设置太远CCW会导致电机失速，只要它需要电流。
•输入电压选择开关:虽然许多驱动器具有自动测距电源，但有些驱动器可能需要您设置驱动器以接受115VAC或230VAC。
驱动器一直在烧保险丝/跳闸
一个有缺陷的驱动器肯定会导致保险丝或断路器跳闸。由于驱动器传导的电流与电机相同，它是驱动系统中最受压力的部件之一。在大多数情况下，驱动器不是简单地坏掉，而是被压到失效的地步。找到压力的来源是解决问题的关键。
•电机接地:检查电机各端子对地电阻，确保电机没有接地。如果使用欧姆计，对地电阻应该是数百万欧姆或基本上是一个开。电机的内部部件可能会永久或暂时短路。一个接地的电机几乎会立即造成永久性的驱动器损坏，给人错误的印象，驱动器是问题的根源。
•线路功率:确保线路电源是干净的。某些驱动器更容易受到“脏”线电压引起的问题，因为它们可能使用60Hz线路的某些部分作为时钟。线路功率会因大型机器、电机、泵或焊接操作的循环而失真。交流线路滤波器可以帮助保持干净的交流波形。
•线路:如果使用励磁绕线或并联绕线电机，将电机的电枢绕组连接到驱动器的励磁输出将永久性地损坏驱动器，并给人造成驱动器是问题所在的错误印象。即使电机断开连接，损坏的驱动器将继续吹断保险丝或跳闸。
•速度指令信号:如果使用外部命令信号来控制电机速度，请确保信号是隔离的，或确保驱动器具有输入隔离。将两个非隔离的设备连接在一起会对驱动器和提供信号的设备造成损坏。
•重载:超过驱动器的额定电流或环境工作温度会使驱动器应力到故障点。监测电机电流，以确保它在预期水平内，不超过额定的驱动器。如果驱动器在外壳中，添加强制空气将有助于确保驱动器在环境额定范围内运行。
•噪音问题:例如，从电位器到驱动器的电线。电线将作为天线，以电磁干扰(EMI)和射频(RF)信号的形式接收环境噪声，这些噪声可能会影响驱动器信号。屏蔽线可以帮助保护电位器免受噪音的影响。只要可能，保持逻辑电平线与电源和电机线分开。
信号隔离的重要性
在电机驱动应用中，有时需要向驱动器发送模拟速度命令信号。在这种情况下，重要的是要确保发送信号的设备的输出或接收信号的设备的输入是隔离的。具有输入或输出隔离是一项附加功能，通常在相应设备的数据表上予以说明。将两个非隔离的设备连接在一起将对两个设备都造成灾难性的损坏。如果两个设备都没有隔离功能，则可以使用独立隔离模块。
美国控制电子公司
www.americancontrolelectronics.com
