把它们放在一起

以太网向工业应用的推进是一个不可忽视的发展。工业以太网的吸引力和前景在于，它将使机器和系统完全集成到一个能够支持各种系统功能执行的单一网络中。

构建这样一个能够实现这一承诺的系统所需的核心部件包括一个标准的以太网I/O系统，该系统通过集成无线技术提供IP20和IP67保护。由于计算机和系统的复杂性不断增加，以及对环境保护的苛刻要求，I/O系统的选择需要慎重考虑。

控制柜的灵活性
大部分I/O功能由防护等级为IP20的设备覆盖，适用于安装在控制柜或接线盒中。模块化IP20 I/O系统可组装，提供所有必要的功能，并可根据需要进行扩展。组装这样一个系统很简单，选择一个合适的网络总线耦合器，然后将它连接到应用程序所需的系统模块。

系统模块化支持自定义配置和后续扩展。对于工业以太网，总线耦合器可用于Modbus/TCP, Profinet或以太网/IP协议。物理网络连接是通过RJ45插头连接器实现的。

一些总线耦合器包括一个内置的交换机，它提供了一个显著的优点:当连接不同的I/O站时，它消除了对额外以太网基础设施组件的需要。在旧的现场总线实现中非常流行的线结构拓扑，可以快速和轻松地设置，节省材料成本和安装时间。

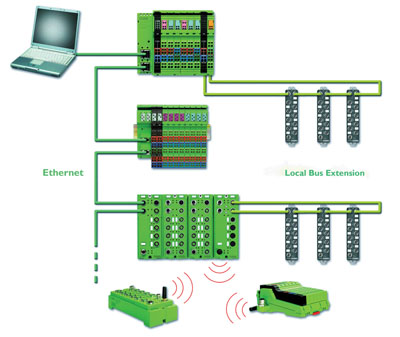

除了外形因素和安装差异之外，模块化IP67 I/O系统本质上与IP20 I/O系统相同:一个以太网联网站的集合，每个站由一个以太网总线耦合器组成，支持连接到相应的I/O设备的本地总线。诊断信息，如短路或过载，通过总线耦合器转发到以太网网络。这种配置可以对I/O系统进行精确诊断，并显著帮助减少停机时间。

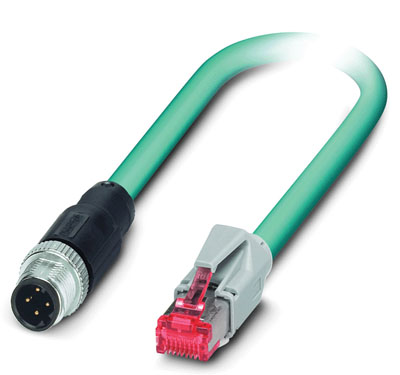

为了减少启动和维护的安装时间，快速锁定的M12圆插头连接器连接传感器和执行器。对于具有严重空间限制的应用程序，可以选择带有M8连接器的I/O设备。宽度小于30毫米，他们可以安装到标准的部分，没有不必要的突出。如果一个IP20站附近的应用程序也需要几个IP67 I/O设备，一个特殊的分支终端连接M12和窄的M8设备。通过允许设备集成到IP20总线耦合器的本地总线，这消除了对IP67设备的额外以太网总线耦合器的需要。

无线I/O系统允许临时或移动安装集成到I/O系统中。它们为以前依赖滑环和拖链的关键连接提供了一种替代方案。

无线I/O设备可在IP20和IP67保护类别。许多公司使用蓝牙无线标准将数字和模拟信号传输到无线基站，无线基站通过以太网总线耦合器连接到本地总线。传输数据包括过程数据以及关于I/O设备和无线连接的质量和状态的诊断信息。所有诊断数据也可通过位于以太网中的总线耦合器获得。

相互作用简化了项目计划

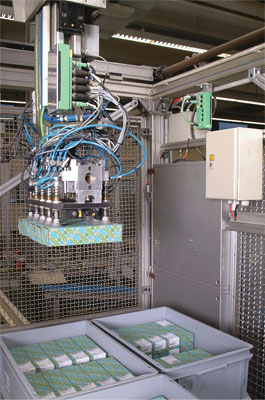

许多应用需要IP20和IP67保护类别的I/O设备。集成无线功能可以证明在移动或难以访问的系统部件上非常有利。需要考虑的最关键的方面是，这些不同的系统(每个系统都有特殊的功能和特性)必须协同工作，以获得一个无缝的解决方案。这可以通过在安装、项目规划和编程方面规范它们的行为来实现。机器和系统的创建或扩展可以通过实施一个全面的网络来简化，该网络可以从控制柜延伸到现场，并一直延伸到无线功能。因此，不再需要控制和管理不同的系统，节省培训时间，提供统一的系统行为，便于维护和维修工作。
