逐步指导设计师通过使用工程流体动力学的新技术。
工程流体动力学(floEFD)网格技术检测CAD模型中的流体区域,并自动对其进行网格划分。floEFD使用八叉树网格。为了细化网格,采用了各向同性劈裂法。这样做的结果是八个相同的更小的单元。切割细胞处理用于固液边界。使用floEFD,在解和任何解自适应细化之前创建的初始网格首先通过构造一个基本的笛卡尔网格来定义,然后对其进行细化。
floEFD的初始网格对话框。
初始网格的定义可以使用对话框完全自动化。或者,如果选中自动设置框,则可以手动定义它。初始网格由近似均匀的笛卡尔基本网格构造,随后根据以下标准进行细化:
•初始网格滑条的级别控制基本网格的单元数。
•显示基本网格框显示模型的基本网格。
•基本网格可以被拉伸,以更好地捕捉模型的特征。
初始网格是通过细化实体模型交点周围的基本网格,并以最小缝隙大小和最小壁厚的设置为指导来构建的。初始网格级别执行几个功能,并细化基本网格。此外,它还确定基本网格可以分割的次数,并为固体单元格、流体单元格和切割单元格设置级别。小的实体特征、局部曲率和狭窄的通道也有细化级别和相关的维度,以表示细胞可以分割到的最小尺寸。初始网格滑块的级别自动设置所有这些细化级别的值,以生成自动网格。一旦自动网格生成,用户可以勾选自动设置框并手动调整设置——提供对网格划分过程的完全控制。

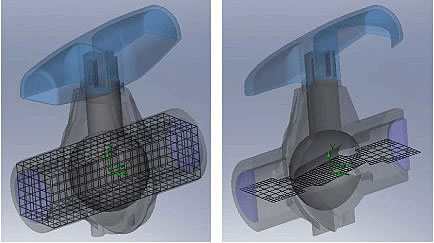

球阀教程案例的基本网格和最终默认初始网格。
初始网格设置应用于整个计算域。当指定窄通道中的网格细化时,这将应用于具有相同特征的所有区域。但是,可以对初始网格进行局部细化,使用由组件(部件或子组件,以及多体部件中的主体)、面、边缘或顶点或已定义的流体区域定义的局部区域。

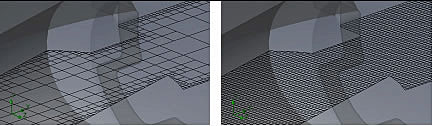

手动优化部分单元格(左)和流体单元格(右)。
解决自适应网格
解自适应网格是在计算过程中使计算网格适应于解的方法。这在捕捉高马赫数流动中的激波等流动特征时非常有用。不能充分解析速度、温度、压力和初始或先前适应的网格上的其他参数的梯度的单元被细化。比要求细的细胞被粗化。基于八叉树的网格简化了过程。通过将细胞分裂成八个更小的细胞来细化细胞,通过将八个相同的细胞合并成一个来粗化细胞。

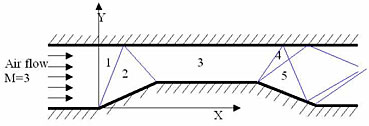

显示冲击位置的收敛-发散通道示意图。
一个使用floEFD的验证案例考虑了二维收敛-发散通道中的超音速流动。在两个平行壁之间的通道入口处,规定了马赫数为3、静态温度为293.2 K、静压为1atm的均匀超声速气流。在收敛段,流体通过两个斜激波进行减速。收敛段的形状调整到入口马赫数,使冲击的形状与几何形状相匹配。最初的网格在靠近墙壁的地方进行了改进,但并不能很好地捕捉到上面的震动。在求解过程中,使用自适应网格细化来细化网格。这减少了整体细胞计数,同时集中在冲击周围的网格。
初始和最终(解决方案适应)网格。
采用该方法的网格精确地捕捉到了马赫数等高线图所示的剧烈冲击。沿通道中心线用floEFD预测的马赫数值。参考点用带数字的方框标出,并与理论值进行比较。

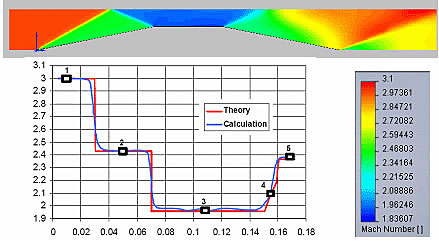

马赫数等高线图与理论相符。
