超声波频率高于人音频范围20khz超声波频域操作超声波传感器常用测量近距离、判定存储槽水平、检测对象等超声波传感器测量声向外反射所需时间(飞行时间)提供非接触感测技术
不同于光反射光学传感器8m/s)超声波使用声波以343m/s移动超声波传感器可稳定检测分布不均物、液态物、清晰或有色对象,并测量肮脏或灰尘化环境甚至雾化环境对象常见超声波传感器类型或模式包括扩散(反射)、反射(也称反射反射屏障)和透波束或波束设计超声波传感器和声纳传感器(水下应用)也运行超声波频率,
diffuse模式传感器
扩散模式超声波传感器、发报机、接收机和典型附加电路都存放在同一楼内传输音频信号反射或回射目标并接收器检测时,集成电路提供二分开关或模拟或数字信号,视设计应用需求而定传输声音以锥形扩展,并可能有死区或最小感知范围扩散模式超声波传感器常用应用包括在槽或筒仓中水平测量,因为这些测量变化相对缓慢。
反向感知传感器
添加永久安装反射器或参考反射器以持续反射传输信号将扩散模式传感器转入反射模式或反射屏障设计永久反射可来自各种表面,包括由不同硬反射素材或像墙或固定部分机器等背景制作的板块
使用此模式,传感器可可靠感知表面不连续反射声音对象,如倾斜吸音镜面操作模式避免死带问题传感器不连续交换排放和接收模式,反应时间和检测范围大为改善
超声波透波传感器

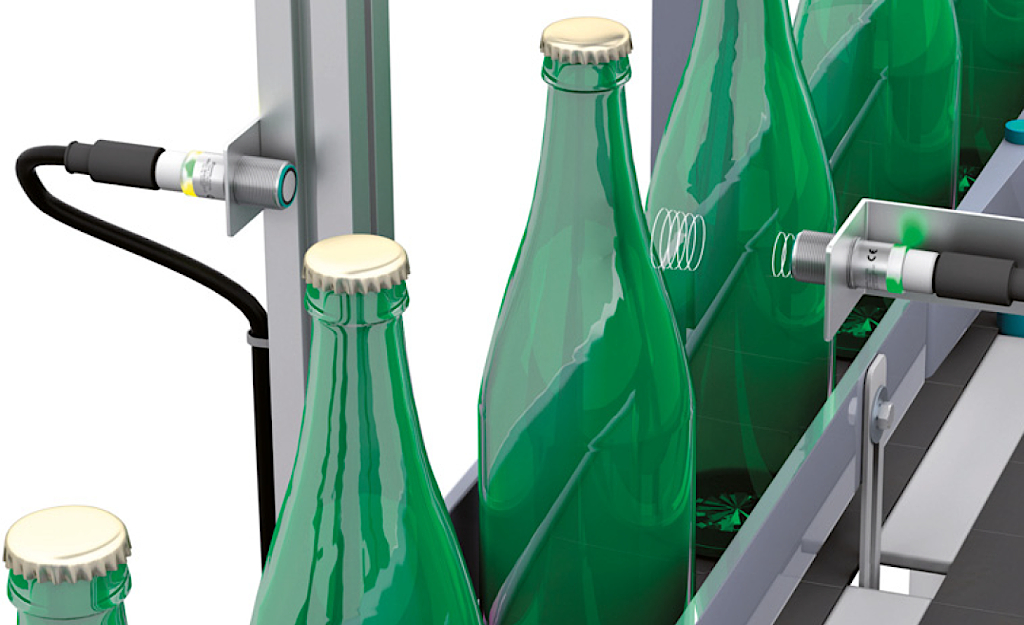

单超声波发射机和接收机对齐直视线时,生成透波传感器物体穿过波束中断声路并导致传感器改变状态提供切换函数跨波束超声波传感器常见于数工厂应用中,如数装配线上的瓶子
超声波传感器免责词/caveats
超声波传感器有一些非常正面的好处 但也有一些负值无法在真空中操作,因为他们需要空气传输无温度补偿,温度变化5至10摄氏度可降低传感器精度软素也会影响精度超声波传感器操作频率附近的声噪也能引起干扰小对象和某些对象形状难检测
