方位角和高程两轴齿轮座架具有高分辨率和轴连续旋转

OES（最佳工程系统）已将AU300-AE-01和AU300-AE-02，高分辨率，高稳定性方位角和高程（YAW和俯仰）添加到其产品线上。方位角和高程式式坐骑是安装摄像头，天线，投影仪，激光器和仪器的理想选择，用于扫描，跟踪，定位光学和其他应用。

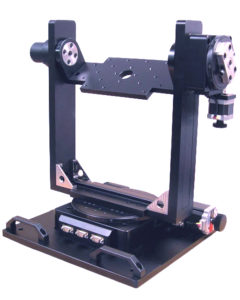

世界式安装座的每个轴都有：低压蠕虫齿轮驱动器和精确的“ V”凹槽和横辊轴承，具有很高的重复性和位置精度。带有步进电动机（如图所示的AU300-AE-01）或带有正交光学编码器（AU300-AE-02）的三相无刷伺服电动机，可提供更高的分辨率，准确性和重复性以及更高的行进速度。

The azimuth (yaw) axis is mounted on a large 360 mm (14.173 in.) x 360 mm (14.173 in.) x 13 mm (0.512 in.) plate for increased stability and the elevation (pitch) axis has a clearance of 300 mm x 300 mm, (11.8 in. x 11.8 in.) around the roll axis stage. The elevation table has a precise pattern of threaded mounting holes for fixtures, tooling and a centered 30 mm (1.181 in.) through hole.

每个AU300-AE系列方位角和高程两轴齿轮手柄载荷载荷至20 kg（45磅），并且底板具有四个手柄和可访问的预售安装孔，以方便整合到新的或现有的应用中。每个轴的行进速度为每秒12º，带有步进电动机，每秒90º带有伺服电动机。电线被封闭以进行保护，并使用9针DB-9连接器进行连接。

步进电动机的旋钮可以用光学编码器代替用于位置验证。AU300-AE机动的两轴式式坐骑可以用多轴控制器，操纵杆，轨迹球或键盘订购作为完整的插件系统。

For more information, visitOESincorp.com。
