重力连接器和通用工业连接器有多项标准。HDC定义为矩形连接器,可处理单单元电源、数据与信号插针并设计用于挑战性工业和运输环境它们是通用工业连接器子集FAQ不审查UL1977或IEC61984使用广泛通用连接器标准讨论概述工业环境特有几条标准并查看连接器尺寸标准和电源布线编码标准
UL2237和2238都齐头并进工业连接器UL 2237标准,包括UL 2238初级要求,但加点电源传输安全测试举例说,UL 2237没有电流限值,电压限值为1kVAC或DCUL 2237需要短路电流并必须达到UL 2238可选5kA最小评分两种标准差异的累积效果是连接器可实现的最后当前评分7/8英寸表层分解器和连接器通常可达UL 2238下25A当前评分,但当同连接器重测试UL 2237标准时,当前评分可降至15A这使得7/8英寸设计与小M12线集和连接器不具有竞争性,后者可达UL 2237下16A评分.
SAEJ2030重电联通性能标准覆盖线间或电缆与电子设备间连接重心为50VDC或更少的DC电源系统, 仿佛那些在高速外机械中发现测试包括详细过程和性能要求
- 电气化
- 低级接触抗药性(干电路)
- 接触抗药性(电压下降)
- 机械化
- 芯片抗拉
- 联系人保留
- 可失效性
- 终端插入力
- 接触重叠
- 环境类
- 温度生命
- 热循环
- 热电击
连接器大小
矩形HDC连接器可用范围不等,从小3A设备到大32B设计不等。大小连接器基于四件安装螺丝中心点之间的距离四个安装螺丝定位点同时插入和嵌入表1显示X-Y距离测量并标定相关HDC大小
M型圆形连接器大小基于组合坚果和容器矩阵线的大小常用尺寸为M5(5毫米)、M8(8毫米)和M12(12毫米)。并基于键入应用子类,包括:
A传感器dc电源和1GigabitEthernet
B-面向Fieldbus和Profibus
C-a电源传感器和启动器
D-100Megabit Ethernet和Profinet
X-10GigapitEthernet和Ethernet电力
s-a
T-dc电源
色码连接器

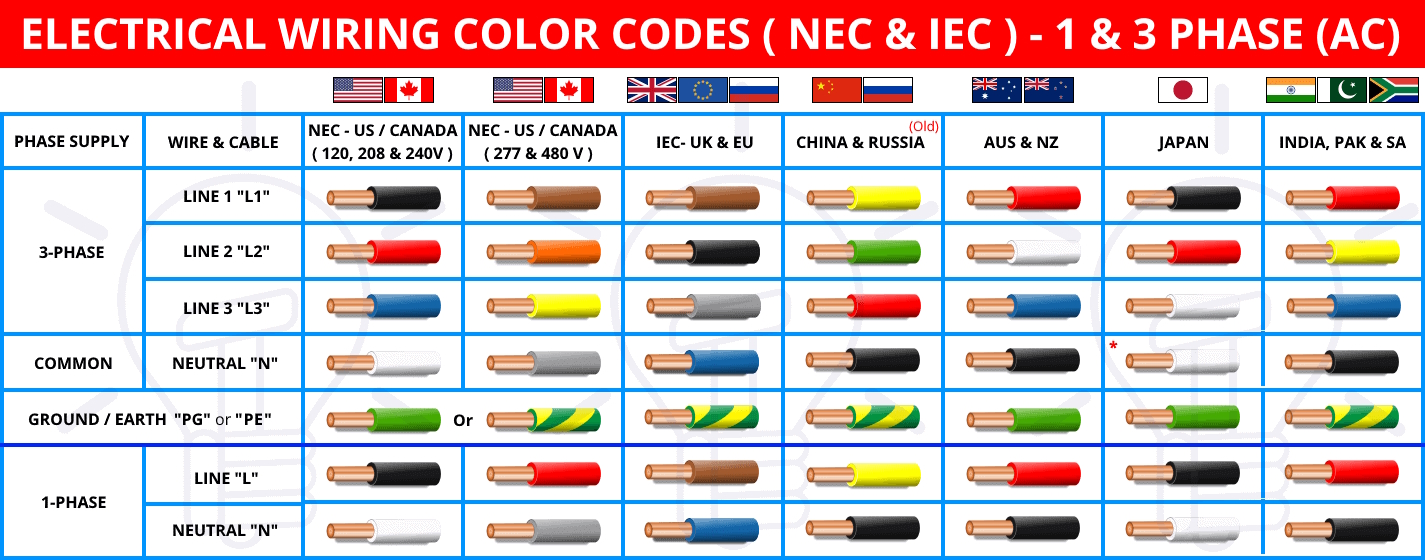

单相位电机三相位电机、发电机、风轮机和配电板均需配色码连接器可评为600A以上,颜色编码因地理区域而异图1)
摘要
重工和通用工业连接器有若干重要标准这些标准覆盖电机环境性能需求并有定义HDC和M序列连接器大小的标准和单级和三级电源连接颜色编码区域标准
引用
简单路径理解连接器认证级别UL
重自通量标准J2030SAE国际
循环连接器和电缆基础CUI设备
文件基础:连接器提示
