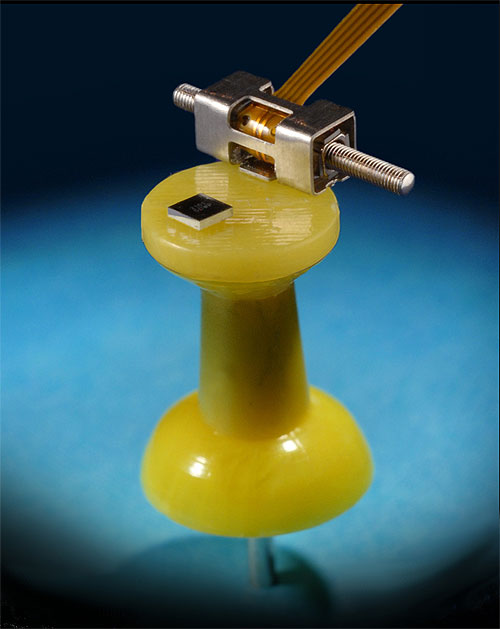

维克多,纽约- New Scale Technologies, Inc.宣布压电运动控制系统设计取得突破性进展。SQUIGGLE RV降压直线驱动系统由SQL-RV-1.8-6-12 SQUIGGLE电机和NSD-2101驱动专用集成电路组成。这是业界第一个微型压电电机驱动解决方案，其驱动芯片比电机更小，直接由低至2.3 VDC的电池电源驱动，无需升压。
SQUIGGLE房车电机是新规模的下一代压电微电机，采用了最先进的，多层压电技术TDK-EPC (www.epcos.com)，以减少输入电压的要求，这个微型电机-仍然是世界上最小的直线电机在2.8 x 2.8 x 6毫米。NSD-2101驱动器是与奥地利微系统公司(www.austriamicrosystems.com)采用先进的集成电路设计和专利控制系统。这种智能IC测量只有1.8mm x 1.8mm，直接驱动SQUIGGLE RV电机，不需要外部升压电路。
SQUIGGLE RV线性驱动系统比同类电磁线性驱动系统小五倍以上，耗电量少40%。
NSD-2101接受2.3 VDC至5.5 VDC电池直接供电，采用专利的全桥开关技术，创造超声电机驱动频率。该IC还具有正在申请专利的智能驱动功能，可优化电机性能，同时在广泛的操作和环境条件下最小化功耗。NSD-2101只需要直流电池电源和数字I2C控制命令，就可以实现无与伦比的微型运动控制性能。
SQL-RV-1.8电机的力量超过50克和高分辨率0.5微米。在典型负载条件下，可以7毫米/秒以上的速度运行，功耗小于350 mW。这相当于一个典型的3 VDC电池只有120ma的直流电流。其独特的自锁设计意味着零功率需要保持电机的位置，提供额外的电力节省。
New Scale的TRACKER™NSE-5310线性编码器是世界上最小的线性位置传感器，可以与SQUIGGLE RV系统集成，以实现亚微米分辨率的高系统重复性。
降低电压的SQUIGGLE RV微型电机是高精度、小型化、低功耗的理想选择。其中包括医疗、安全、光学和成像系统;消费电子产品;精密生物致动器;以及用于航空航天和工业应用的微型驱动器。它的小尺寸使它成为创建微小、高分辨率集成闭环运动系统的理想选择。
New Scale的DK-RV-1.8系列开发工具包包括所有硬件，以及具有脚本功能的New Scale Pathway™开发软件，为原型开发和集成提供了方便、即插即用的参考设计。开环开发工具包包含SQL-RV-1.8微型电机和NSD-2101驱动器;闭环套件还包括一个New Scale TRACKER™NSE-5310线性编码器。
SQL-RV-1.8电机的3D CAD文件和其他参考信息可在www.newscaltech.com(需要注册)。
新的规模技术
www.newscaletech.com
