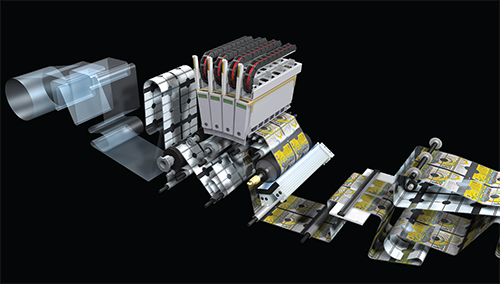

通常，Agfa的Dotrix模块化喷墨打印机很快就能快速提供全彩图像。但是，当公司决定它想要一种具有更高颜色重复性和更好精度的机器时，它转向机电一体化（CCM）的概念中心设计了一个达到目标的定制控制器，同时保持开发时间和实现成本低。
CCM机电一体化经理兼首席技术官Arend-Jan Beltman报告说:“通过基于模型的设计，我们看到了开发时间的缩短、成本的节约和上市时间的改善。“自动生成代码可以节省时间。此外，我们可以简单地更改模型以更新设计，我们知道它将按需要实现。我们的设计迭代，从更改到硬件测试，都在5分钟内完成。”
在该项目之前，现有设备的打印编码器辊触发了喷墨头4英尺外的墨水滴发射机制是有问题的。在印刷过程中，承印物上的张力使承印物发生拉伸，从而导致油墨不对中，最终降低印刷精度。此外，操作员无法调整打印机以避免这些问题。
知道这些基板变量，CCM工程师决定设计一种基于三环的控制系统。此配置将允许运营商快速校准机器的控制参数，以供任何印刷材料。为实现目标，该团队使用了几种Mathworks软件包，包括Simulink，实时车间，XPC目标，信号处理工具箱，控制系统工具箱，MATLAB，MATLAB编译器和XPC目标嵌入选项。
其他项目活动包括生成C代码，并使用dSPACE硬件在实时原型上进行测试。按照开发周期，团队在原型机上测试设备，进行改进，并自动生成代码以进行进一步的设计评估。随后，该团队将嵌入式系统部署到PC硬件上用于生产。这个步骤使他们能够将经过验证的设计移植到硬件，而无需手工翻译代码。创建了一个图形用户界面(GUI)，帮助打印机操作人员针对任何基板调整机器。CCM控制系统已成功部署在现有的:Dotrix模块化打印机。
MathWorks
www.mathworks.com.
机电一体化的概念中心
www.ccm.nl.
