感应器驱动应用超过高速数据时,IEE802.3cg标准提供单波Ethernet连通性,远低电缆成本和大容量
以太网从幼年由劳勃梅特卡夫率领的团队驱动而成的微弱创举速度已走很长路 70年代施洛阿尔托研究中心原提供点燃速度近2兆比特/秒(Mbps)使用同轴电缆或曲接合机修复,但持续升级速度80年代达10兆字节,1990年代达100兆字节,现在已达千兆字节/秒数(Gbps常标为GbE),Trabits/秒数(1Tbps等于1000千兆字节)和甚至更高速度使用光学链路比铜链路
相联器升级 物理介质变换 协议更新以太网除数据链路外,现在通过以太网电源传输电源工具,目前为第三次迭代,并能够向负载投送近100瓦特
以太网与速度完全相关 逻辑推理面向多用户使用,但有一个权衡点:必备连接器加线成本和速度增量,即使电子化成本没有显著变化。
实情是并非所有应用都需要这些>100Mbps速度大型动态应用段,主要是工业数据采集控制部分很容易与低数据率相适应,特别是当权衡成本较低电缆连接器、远程节点功耗较低以及电子硬件足迹减少时。
以太网标准变异 完全适合物工业互联网 常称IIoT 快速应用图1.结果为单对以太网注意这一点超出单纯工业范畴,因为智能商业楼有相似假设使用案例 — — 拥有多相联IT-甚至汽车和飞行器(其中批量和重量特别关键 ) 。
输入单对以太网

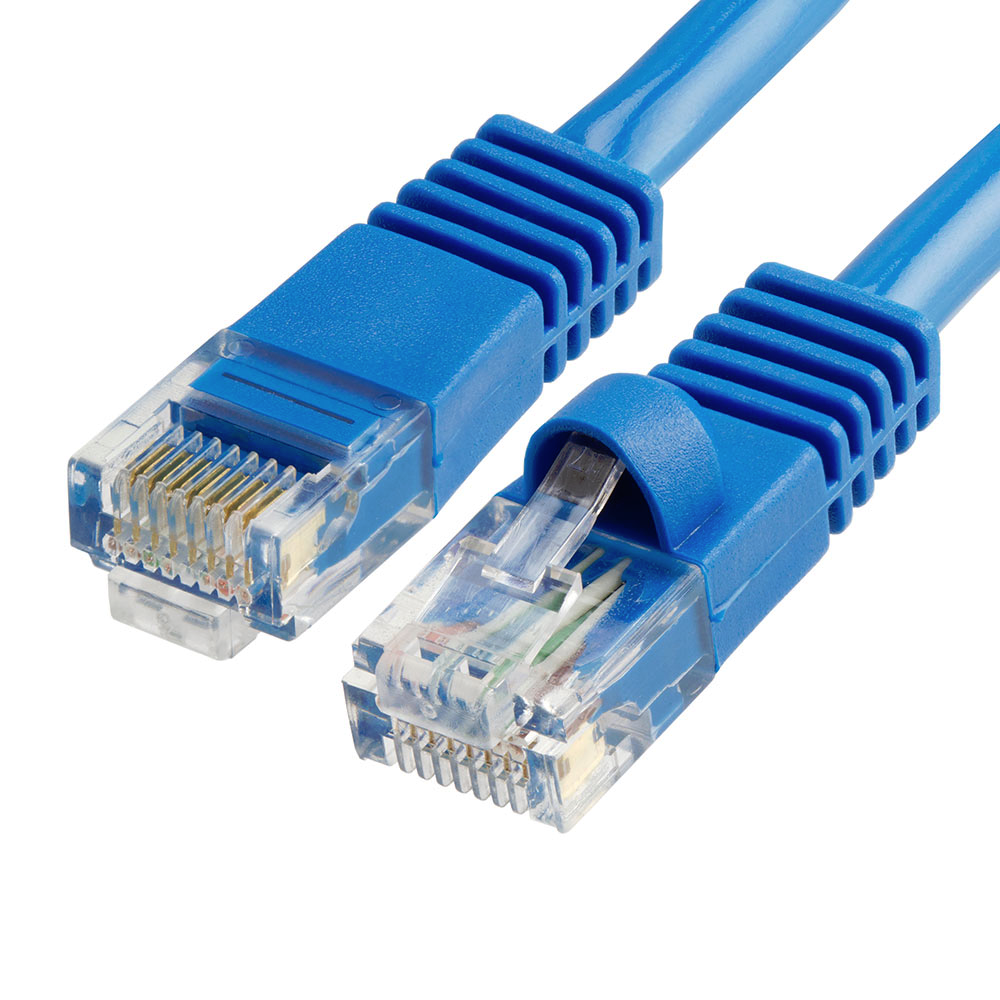

单对Ethernet分两个主要版本,一个面向IIOT需求,另一个面向汽车应用不同于四叉式标准以太网和RJ45连接器图2spi与名称相同:它使用单行线,可屏蔽或无屏蔽导体大小不等,从厚度18xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx厚度量表支持更高速度和更高功率评分与四角Ethernet布线相比,SPE布线轻薄 — — 总体薄度高达75%约一半
工业汽车SPE定义标准IEE802.3,IEE802.3cg版设计适应工业环境标准分三种版本
- 10BASE-T1L:10Mbps至1000米,平衡曲面铜电缆
- 100BASE-T1和1000BASE-T1:100Mbps和1000Mbps
标准还包含与POE相关部分,包括IEE802.3bu2016数据线上功率从0.5W到50W的十大功率级
本地节点和邻近柜子连接使用10BASE-T1S15米链路
汽车公司呢
IEE802.3cg部分特别面向工业需求,但如前所述,汽车有相应的规范工类速度连接汽车函数和节点时,距离显然短得多并受限并需要添加/撤销电缆和传感器,像工序中那样,因为汽车布线是汽车生产安装静态函数iEEP802.3bw100BASE-T1标准单片Ethernet设计,用于单平衡双曲环境操作(包括电磁兼容度和温度问题)。100Base-T1电缆系统有多达15米布线,并有多达4个线内连接器和2个交配连接器阻抗度介于90xx-110xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
第一部分审视SPE标准和应用环境第二部分查看物理级连接器和收发器以获取SPI标准
