提供的Niklas Wittler，全球产品经理
连接器专家Harting不仅要迎合小型化的大趋势，而且要用聪明的解决方案引领这一趋势。这主要涉及小型化和灵活的PCB连接。特别是没有什么地方比设备内部更能发挥小型化的作用。在这方面，harf -flex系列已经代表灵活和紧凑的连接解决方案相当长一段时间了。现在，除了已经具有适应性的概念外，它还配备了两个进一步重要的构建模块，为设备开发的广泛可能性提供了支持——用于大功率紧凑应用的har-flex Hybrid和Power，以及0.8毫米间距的har-flex HD卡Edge，用于传输高数据速率。
设备的小型化也是工业上一个稳定的过程。这意味着连接器等组件需要进一步缩小。不仅要跟上这一点，还要能够涵盖未来以及Harting开发harflex连接器之后的需求解决方案。针脚数从6 - 100和堆叠高度从8 - 20毫米的灵活性让开发人员在他们的设备的开发中享受所有的自由。
这一因素越来越重要，因为在工业设备的构造中，每一种情况都是独特的。每个住房都需要满足不同的尺寸、形状和要求。因此，设备内部的pcb也不断需要弥补其他空间条件。每块板都需要固定在与外壳墙或其他电子元件的接口位置。这些取决于设备和用途。为了实现所需的小型化，harr -flex接口具有1.27 mm的间距，是一个特别节省空间的选择。
信号与权力
为了使信号和电源从一个PCB同时转移到另一个，Harting正在扩大harf -flex家族通过新的混合变种。“小、灵活、健壮”的主张从未像现在这样适用于这里。harf -flex Hybrid使信号和电源触点结合在一个绝缘体中。18a的电流承载能力允许通过少量触点的方式节省空间地传递所需的功率。在过去，需要将几个信号接点组合在一起进行电力传输，这需要更大的空间要求，以及使用一个单独的连接器仅供电源。同时，由于可以避免安装额外的电源连接器，生产中的吞吐量时间也得到了提高。

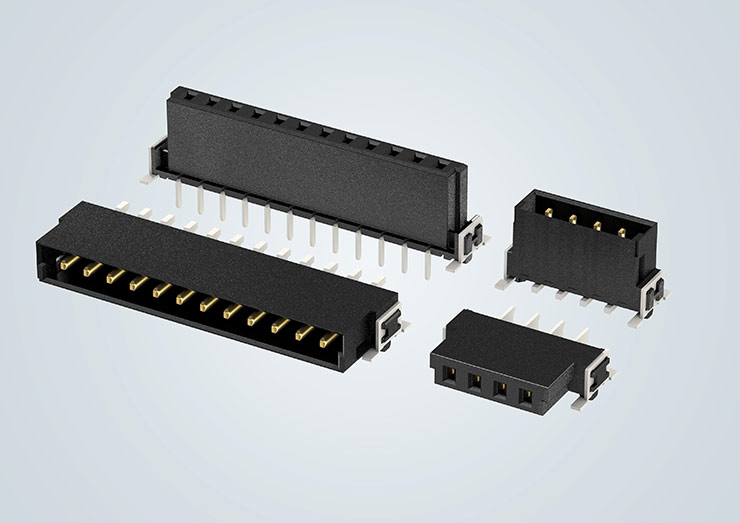

为了防止电源感应干扰可传输数据，可以将相邻的引脚接地。无论谁有房间，仍然想转移电力在一个小的空间可以依靠独立的harr -flex电源连接器。这与我们已经熟悉的harr -flex信号连接器属于同一类型，因此提供了理想的补充。
除了引脚计数之外，用户还可以根据应用程序的不同，选择SMT固定或Hybrid或Power变体中的附加hold down。电源引脚都可作为THR或SMT触点。而SMT触点将离开板的背面几乎不动，THR触点提供了更好的散热和更高的稳定性。新的harf -flex混合和电源变体已经在已经熟悉的设计中创建，因此为夹层，主板到子板和扩展卡连接提供解决方案。

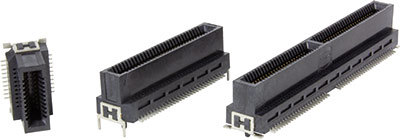

harf -flex HD Card Edge高数据率
用于工业物联网应用的高级以太网也是电路板上的一个重要课题。随着harf -flex HD(高密度)卡Edge的推出，这一技术正在向更小范围的板连接推进，并从2020年秋季开始将GBit以太网引入PCB。启动采用harf -flex HD卡系列Edge，间距为0.8 mm，单板间传输速率高达25gbit /s。该系列设计为一体式连接器，引脚数从20到140个触点，这意味着匹配的触点直接集成在板布局中，不需要进一步的连接器。对于工业中所要求的稳定性，在SMT和THR中有一个附加hold downs的解决方案。这些增强了总体上的机械鲁棒性，特别是对横向力的抵抗力。
为了迎合日益自动化的生产，所有harr -flex连接器都可以在回流焊过程中选择和放置，并可接触。为了支持用户的加工，Harting非常重视其组件的绝对精度。
这里要提到的是共面性。这描述了并联和均匀的信号触点和固定引脚在贴片连接器中如何相互定向，这对焊接连接的后期质量是决定性的。如果连接引脚彼此之间的偏差过大，则连接质量可能会有问题。为了确保良好的可焊性，因此在生产中已经对所有接点的共面度进行了持续监测。这保证了高质量和Harting自己声称的可靠接口。除了光学监测符合IPC-A-610 Class 3标准，这是基于外部可见标准，如润湿角度和填充程度，Harting实验室还使用金相试样和放射技术来监测焊接接头的质量。
除了接触针的正确位置外，它们的涂层也与良好的连接有关。harf -flex触点配有锡涂层，在回流过程中与焊盘形成可靠的粘结。
巨大的变化，新的高度，和他们的高质量标准的持续监测，使Harting harflex从设备内部的电路板的理想接口。
德国哈丁
www.harting.com
