PTC推出Creo模拟

新应用程序可帮助您在致力于物理原型之前了解结构和热产品性能。

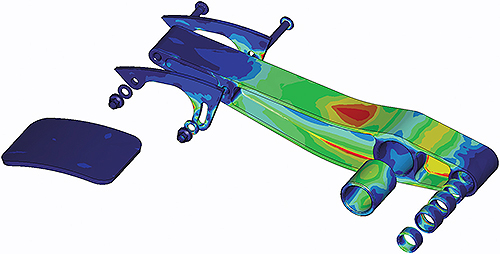

装配器易于模拟作为单个件零件。

Planetptc Live 2011活动的最大新闻是发布第一组Creo应用程序。据您所知，Creo于2010年10月宣布，以取代现有的Pro / ENGINEER，COCRATEATE和ProductView产品。PTC现在开始将CAD和PLM软件作为单独的Creo应用程序提供。在2011年推出的第一个新的应用程序之一是Creo模拟。

该软件可实现3D虚拟原型设计，以便在进行第一个物理部件之前，在详细的设计过程中，您可以在详细设计过程中测试设计的一系列结构和热性能。理想情况下，您可以在设计过程中评估产品性能并优化设计。

据John Buchowski，PTC产品管理副总裁John Buchowski表示，有两个方面的模拟与其他CAE包。“首先是Creo Simulate基于与公司Mechanica Solver相同的底层解决方案技术。Adaptive P方法求解器假设提供融合结果的责任 - 将工程师或分析人员的工作量减少到其他系统中。第二是Creo模拟基于Creo平台。此配置提供了许多优势，例如与Creo Direct或参数的无缝互操作性，没有数据转换，与其他Creo应用程序的一致用户体验，以及Windchill中的无缝数据管理。“

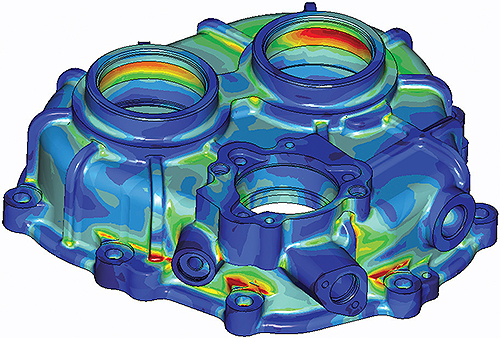

Creo模拟提供了对结构和热仿真的分析师的需求。这里是铸造的融合应力结果。

一些特征和好处
该软件支持各种分析类型，范围从结构静态和稳态热到动态和瞬态分析。最近的增强功能包括PTC的非线性结构和热能力的扩展，支持更复杂的分析，例如可塑性，大移位和与负载步进的滑动接触 - 全部在单一分析中完全耦合。

此外，由于在模拟Creo Direct或参数模型时不需要翻译或导入，因此在设计周期中开始运行模拟或更频繁地运行模拟，因此在返工中没有罚款。PTC表示，当您使设计 - 模拟环路较小时，它会增加可以执行的循环次数。这种现象可以降低错误的风险，帮助您满足设计要求，并潜在地打开门用于调查更多设计替代品。

通过利用公共数据模型，在单独的Creo模拟应用程序中分析的设计正在访问所有相同的几何形状和元数据，例如材料属性，如创作应用程序（Creo Parametric和Creo Direct）所访问的。以这种方式，您可以在特定于类角色的应用程序中享受最佳的所有好处以及更传统的架构的数据连续性。

Creo中的几何基于模拟模拟在Creo Parametric或Creo Direct中修改CAD几何形状。这使得能够快速简便，即 - 如果研究，自动化灵敏度和优化研究。

设计师上诉
Buchowski说还有其他事情要兴奋。“首先，在与Creo Direct或Parametric一起使用时，不需要数据翻译，并且不担心导入失败或错误。其次是对CAE特定的模拟功能或建模对象，这对于工程师来说是直观的。一些示例包括引脚约束，轴承载荷或螺栓连接。第三，该软件利用Microsoft Office应用程序的任何用户熟悉的常用功能界面。最后，利用Creo Kernel几何形状，挑战其他系统（例如模拟组件）和产生中表面几何形状的密集任务，可以轻松地处理。“

啮合，建模和热工具
新应用程序提供混合网格选项，如固体，壳和光束。这些灵活的工具提供了自动和用户控制的啮合。此外，该软件还提供自动几何清理和诊断。有多种建模实体来模拟复杂的设计，包括弹簧，质量，梁和壳。

该软件可帮助您使用简单的鼠标点击直接在型号上查询结果值，并在边缘，ISO-绘图，矢量图或图中获取结果。另一个有用的功能是使用模板自动创建结果的功能。并且，您可以并排比较模型迭代。该软件输出MPEG，VRML，JPEG，Excel，TIFF和HTML报告。您可以在Nastran或ANSYS程序中输出，解决和后流程模型。

您可以捕获实际的模型几何形状“设计”，而不是传统CAE产品的情况，这不是近似值。此外，广泛的分析功能可让您分析静态应力和位移，评估自然频率，解决安全性的屈曲因素，并对温度和助熔剂进行稳态热分析。

分析竞技场的设计师
越来越多，更多的设计人员正在利用CAE技术出于各种原因，例如软件易用和缩短循环时间。Buchowski指出，“当设计师进行分析时，有一些不同的区域，不确定和错误可以进入混合。其中一些是建模相关的。Issues such as ‘Are the loads I am applying correct?’ ‘Are my material properties accurate?’ ‘Am I using the correct element formulation?’ and ‘Is my mesh fine enough to converge?’ Creo Simulate can help in these areas because users do not have to re-mesh repeatedly. Our technology helps reduce the burden on the user because the solver can achieve a converged and accurate solution without repeatedly re-meshing.”

就其与标准CAD包的兼容性而言，除了诸如步骤和IGES之类的标准中性格式之外，Creo模拟可以从Creo Direct，Cree，Creace和Creo Elements / DirectCreo的数据打开数据。根据Buchowski的说法，“在Creo 1.0的即将到来的维护版本中，我们将为SolidWorks，Inventor，NX和CATIA添加支持。其中一些需要购买额外的适配器。“
