新尺度技术公司宣布其M3(微机电一体化模块)设计平台，用于快速开发定制闭环微执行器模块。基于该公司的微型SQUIGGLE电机和TRACKER位置传感器技术，该设计平台在12 × 30毫米或更小的印刷电路板上产生了一个完整的闭环驱动器。模块功耗低，输入电压3.3V，电池供电。无需外部控制板;简单的串行命令使用标准I2C、SPI或USART接口驱动板载PID控制器。

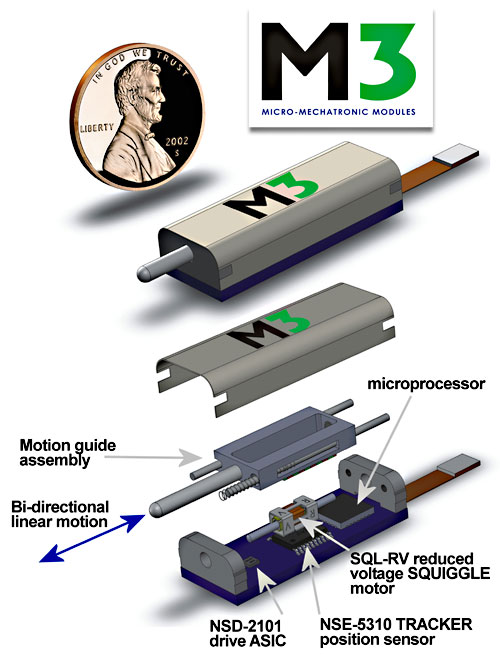

基本M3设计平台包括:
*一个SQL-RV-1.8降低电压的SQUIGGLE RV微型电机
* NSD-2101电机驱动器
*一个TRACKER NSE-5310位置传感器(编码器)
*采用车载微处理器进行PID控制
这些组件安装在一个微型印刷电路板上，构成M3设计平台的核心。在此基础上，新规模与每个OEM客户合作，调整几种基本机械配置中的一种，以适应特定的应用。该公司目前正在M3设计平台上开发定制线性驱动系统和定制自动对焦模块。
虽然性能可以根据客户的要求进行调整，但基于M3设计平台的线性驱动系统的典型规格包括0.5微米的位置分辨率、高达50克的力负载、10毫米/秒的速度和高达20毫米的行程范围。New Scale的设计团队与每个OEM合作，在速度、力和功耗等因素之间进行权衡。
SQUIGGLE房车电机和TRACKER传感器提供非常精确的闭环定位。闭环系统可以用存储在微处理器中的PID控制参数进行调整，以提供适合集成系统要求的响应。
新的规模技术
www.newscaletech.com
