去年，WAGO推出了一种连接器接触系统，用螺钉连接器取代了可插拔的PCB端子。今年，该公司推出了一种新的架构，使picoMAX®可插拔连接系统能够为PCB互连应用提供更高的性价比。CAGE CLAMP®S触点弹簧简化、独特的双重使用力增加了连接的完整性。这种专利设计缩短了电流路径，降低了接触电阻，提高了抗振动性，比传统的可插拔欧式端子座和针带器件材料更少。

这种连接系统在线到板的应用中仍然节省了其他连接系统30%的空间，并提供20克的抗振能力。该连接系统的一个新特点是，在高达125°C的工作温度下，可以实现绝对的连接完整性，而不是之前版本的105°C。

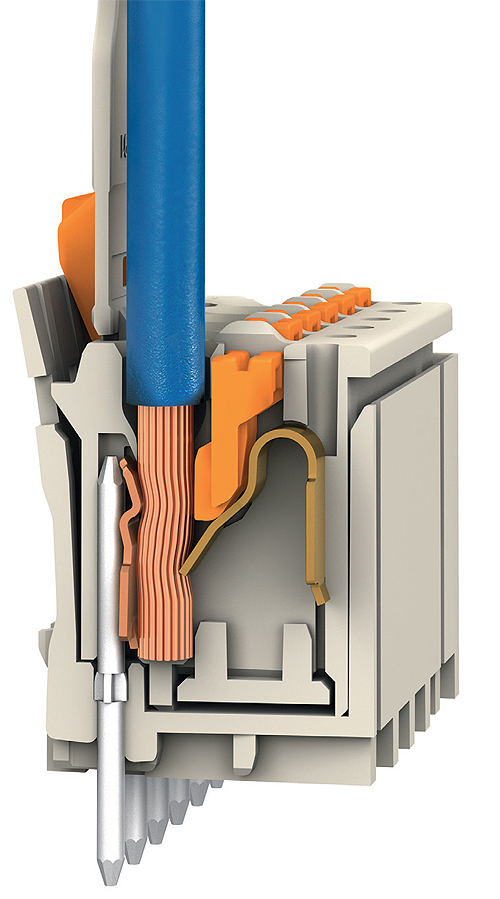

一个Cr-Ni不锈钢弹簧的动态接触力将导体夹紧并连接头销;然后，它不断调整为最佳接触。一个极短的接触电桥将终端单元与头引脚分离，缩短了电流路径和最大限度地降低电压，以实现绝对信号完整性。

picoMAX®端子很简单:直接插入实心或套圈导体。集成按钮为绞合导体和细绞导体提供方便的终端。

一个坚固的推动自动联锁的公半和母半-无螺钉联锁法兰最大限度地减少空间和劳动。公头几乎完全覆盖母头接头;集成锁闩防止意外断开。

断开连接变得更容易了。选择的单位携带夹板和一个橙色滑动断开释放方便断开。一种方便的解锁工具，可用于没有夹板的单位。

该连接系统横跨2-12个极点，有线对线、线对板、板对线和面板馈通等多种形式。应用领域包括工业电子、控制器、数据记录器和消费电子产品。

固定连接系统的是eCOM可插拔终端块。脱落的引脚外壳进一步减少空间消耗，这使得该设备适合直接PCB焊接。一旦焊接，eCOM母连接器作为端子接线，然后可以作为PCB维护的一个完整单元进行插拔。电子商务是为极其成本敏感的应用，如控制板在自动售货/分配设备或商业电器。

picoMAX®和picoMAX®eCOM可容纳电线尺寸24-12 AWG，额定可达15 A/300 V。该系统有3.5 mm、5 mm或7.5 mm的引脚间距;所有变体都适合THR焊接应用。

WAGO
www.wago.us

---
