固定CAD / CAE断开连接

在产品开发中使用数字仿真和分析的最大障碍之一是CAD和CAE之间的断开。这种断开将创建流程障碍，将仿真和分析推出设计过程，并将其缩回到后期验证的作用，在那里它可以提供的不仅仅是go / no-go反馈。

断开与设计和分析工具之间的数据流有关。CAD和CAE模型是不同的和不同的东西。仅在最简单的情况下只能自动派生CAE模型，或者使用CAD模型来实现。在大多数情况下，您将从产品定义几何开始，按摩它以创建构建分析模型的几何图形，然后调整和优化该数据进行分析。在许多情况下，这个过程可以耗时和昂贵。

通常，即使是小型设计变化也可能会破坏用于将分析模型同步到设计几何形状的链接。每当发生设计变更时，分析师通常会完全重建分析模型。

In an Ora Research white paper, Strengthening Simulation’s Business Impact, analyst Bruce Jenkins quotes an unnamed aerospace/defense executive on this theme: “Among the constraints on doing more detailed analysis earlier, the biggest one is figuring out how to construct the models quickly enough to be able to do the analysis quickly. So it isn’t the threat of a 6-hour solver run that’s holding you up; it’s how you are going to produce the geometric and finite element models fast enough that the 6-hour run does become the gating factor. If it takes you 6 weeks to prepare the input, the 6-hour run time is irrelevant. But if you can get the models ready in 15 minutes, the run time becomes significant. We would like to get to the point where the run time of the solver code is what’s holding us back.”

解决此问题的解决方案不在具有集成CAE的CAD系统中。通常，这些系统几乎不仅仅是API集成，求解器的有限选择。

詹金斯指出，消费电子产品制造商在其研究期间与六十多个关键仿真应用的顺序进行了联系，与汽车动力总成30或更多相比，100多个主要航空航天项目。

这阵列不同的CAE工具创造了冗余数据和工作流程，最终乘以CAD和CAE之间断开引起的障碍。

如果存在解决此问题的解决方案，则可能在创建一个不能只帮助创建分析模型的集成环境，而且还可以管理用于设计和分析的不同模型之间的关系。可能是符合西门子PLM的NX高级FEM等类似的东西。

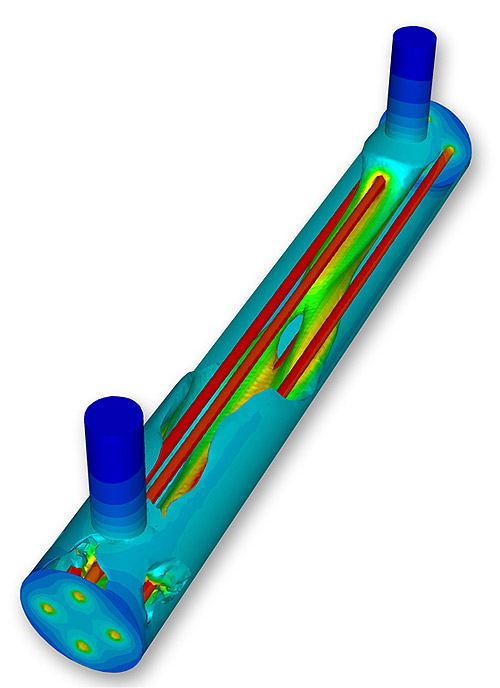

先进的FEM是独立的多CAD有限元建模和结果可视化应用，旨在满足有经验的CAE分析师的需求。虽然它对其他有限元件应用程序具有相似的功能，但在NX高级有限元件中至少有三个主要功能，组合，使其突出人群。

直接建模
NX Advanced Fem是基于NX CAD平台的建立，包括西门子的同步技术，支持基于历史的建模和直接建模，并使其成为在多CAD环境中工作的理想选择。

由于同步技术，NX高级有限元件可以在外国CAD型号和组件中读取（直接几何翻译器可用于CATIA V4，CATIA V5和PRO / E），并智能地编辑它们，无论它们是最初的建造。

一般来说，直接建模已广泛流行CAE模型清理和简化，因为它不会强制分析师弄清楚原始模型是如何建造的，以便在其上工作。此外，分析师只需要学习几个命令来完成所需的东西。他们不需要成为CAD专家。

它是同步技术的能力重新参数化模型，其中驾驶尺寸与其他直接建模系统分开。当分析结果需求设计变化时，可以快速轻松地应用这些，无需返回源CAD数据（并且无需重建分析模型）。

模型结合性
在NX高级有限元件中，设计和分析模型彼此完全关联。这意味着NX可以将分析拓扑更新为设计更改。因为可以从一个设计模型驱动的许多分析模型中，所以从不需要重建这些分析模型的时间可以很大。

多座
西门子PLM销售了一系列相当多的求解器。但严重的CAE用户希望自己选择求解器使用的选择。NX Advanced Fem通过设计开放，支持许多第三方求解器，包括Nastran，Ansys，Abagus，LS-Dyna，Refurdyn，Adams等。此外，它的旨在使其他求解器易于实现整合的过程。

更

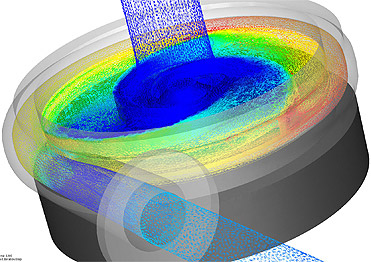

NX CAE和NX高级FEM远远远远超过直接建模，模型关联和多解决方案支持。它是一个实质性的系统，其对多学科仿真和优化，系统级仿真和仿真数据/过程管理的支持是关键能力。

然而，它是直接建模，模型关联性和多解决方案支持的组合，即真正地解决了CAD和CAE之间的断开连接，并将NX高级FEM与竞争相结合。虽然该计划在NX CAD环境中最在家中，但它也将在多CAD，CATIA或PRO / E环境中使用。

西门子PLM软件
www.siemens.com/plm.
