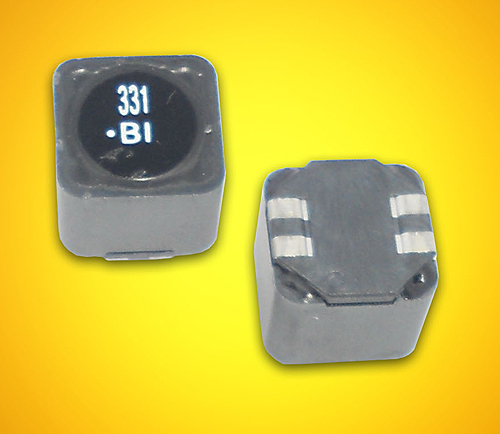

TT electronics BI Technologies已经扩展了HM78D系列双绕组电感器，推出了新的型号系列，在坚固、低成本的部件中提供更高的电感、更好的效率和更优的电流处理。新的HM78D-1210系列采用12.5mm足迹屏蔽SMD封装，与其他HM78D型号相同，可以配置为电感器，共模扼流圈或DC/DC转换器。
双绕组的封装适用于广泛的应用，包括DC-DC单端初级电感转换器(SEPIC)，非隔离电压稳压器，负载点模块，LED驱动器和I/O滤波器扼流圈。HM78D-1210型具有4.7 ~ 470微米H的电感值;18.8 ~ 1880µH系列。
低电阻值确保了SEPICs的高效设计，而高电流额定值使设计人员能够节省PCB上的空间。当引线并联时，最大直流电阻为0.014 ~ 0.57欧姆，当引线串联时，最大直流电阻为0.056 ~ 2.28欧姆。并联时，额定电流为1.22 ~ 10.6A，饱和电流为1.8 ~ 18.0A。串联模式的等效额定值是这些值的一半。
采用坚固耐用且性价比高的封装，无铅器件采用屏蔽结构，提高EMI性能。工作温度范围从-40°C到+125°C，电感器以磁带和卷的形式提供，用于自动化生产。
TT电子公司
http://www.bitechnologies.com/pdfs/hm78D.pdf
