适用于气动学的辅助工具

无论您是采摘圆筒，设计电路，还是选择右阀门，您都会在互联网上找到所需的帮助。

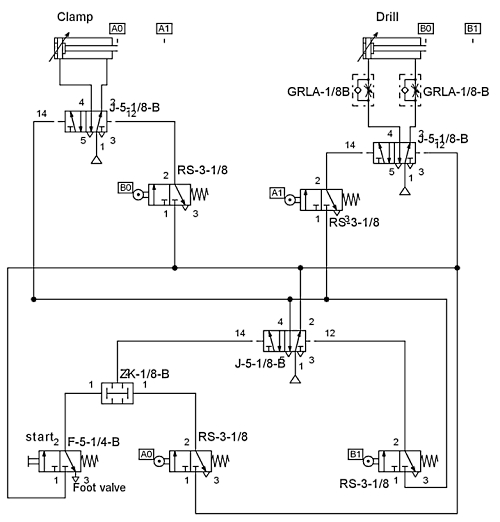

需要创建气动电路图吗?FluidDRAW让您使用总计近700个气动符号和超过150个电气符号。礼貌,费斯托。

大多数气动厂商提供一个或多个基于Web的工具来简化设计。这些工具有四种主要类型：

•转换器
•配置器
•CAD图纸
•高级软件包

在下面的评论中对此进行了讨论。值得记住的是，这些只是示例，除了本文中提到的以外，您还可以从许多供应商那里找到不同类型的气动设计辅助工具。

FluidDRAW是pc机的电路图软件;它不需要使用额外的CAD系统。创建的图像可以导入到任何接受DXF文件的CAD系统中。礼貌,费斯托。

转换为替代单位
最常见的设计辅助类型之一是一个简单的转换程序程序，可以轻松地从度量标准调整到英制单位，反之亦然。听起来很简单，但是当您订购气动组件的浴室时，这是一个很大的便利。特别是当某些在公制单位中指定时，其他人用英文，并且所有人都必须在同一电路中运行。

以下是您在典型的转换程序（此示例中，由ASCO阀提供）：

•面积 - 平方英寸，脚，码，厘米，米，亩
•能源 - BTU，千瓦/小时，瓦特/小时，瓦特/秒
•流量 - 加仑/秒，加仑/分钟，升/秒，立方英尺/小时，立方厘米/秒，立方米/小时
•长度 - 英寸，脚，院子，英里，毫米，厘米，仪表，公里
•压力-LB / SQ。在。，lb / sq。ft。，酒吧，帕斯卡，千帕斯卡，托罗
•温度 - 华氏温度，Kelvin，摄氏度
•速度-ft /sec, ft/min, miles/min, cm/sec, m/sec, km/min
•容积-品脱，夸脱，加仑，立方英寸，立方码，立方米，升
•重量-盎司，磅，吨，克，公斤

配置器的大小，选择
许多供应商提供了一个强大的，基于web的尺寸和选择模块，使使用气动产品更容易。通常配置器能够根据数据中的操作参数分配或选择模型编号。这个例子(由Bimba Inc.提供)提供了两个主要的功能好处:

1.尺寸模块指导您通过应用程序参数，然后钻取到最佳产品解决方案。它还允许直接输入型号，让您在一组应用程序参数中评估组件。

2.部件号配置。在找到适当大小的组件之后，此模块将指导您通过型号的逻辑创建。

这种类型的配置器可以解决三行质疑：

已知部件号：您知道型号，并希望在不同的应用程序变量下评估该组件，例如，如果速度增加X％，则汽缸将如何反应。

已知一般产品类型：通过使用特定子段的应用要求预先确定。例如，需要一个指导的执行器，因此您可以专门选择线性推进器。

只知道一般需求:广泛的参数搜索引导您从一般情况到产品组，然后最终到特定的模型编号。例如，由于腐蚀环境，我们可能知道首要要求是不锈钢。顶级搜索过滤掉所有满足该需求的产品，然后进一步进行分级。

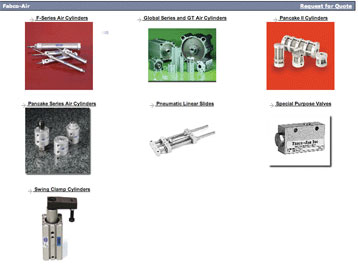

CAD模型的设计速度快，方便
为了简化气动组件的使用，一些供应商提供了其组件的2D和3D CAD模型。可以将模型插入到设计中，以加快建模速度并避免重复绘制组件。在至少一个供应商产品中，CAD模型被链接到配置器，以便在建模过程中分配零件模型编号。

与上述转换器不同，CAD模型程序由供应商急剧差异，具有不同的方法。但是，通常，您需要下载“读者”程序，以允许通过计算机查看CAD模型。当您随后拼出所需模型的详细信息时，可以下载模型，查看它，执行常用调整，例如旋转，平移和缩放。然后，您可以拍摄下载的气动组件的CAD模型，并将其插入您正在设计的装配中。

以下是一个供应商，礼貌博士公司的过程如何拼写出来
•从各种原生和中立的CAD格式中选择，包括AutoCAD，Unigraphics，SolidWorks，Solidedge，Catia，Pro-E，其他人。
•本地CAD格式被绘制为组件，允许您使用CAD系统的特征来轻松操作几何图形。
•可以将选项和附件和附件（如开关，冲击和其他安装）绘制到CAD模型中。
•请求开/延长或关闭/缩回位置的CAD模型。
•包含的配置器可确保生成适当的部件号并实时处理兼容性。
•公文包选项允许您一次选择多个CAD模型。
•预览配置部分与选定的选项和附件。
•CAD模型通常在不到五分钟内生成。

博士发言人说明，“我们销售的产品有各种选项，我们的配置器处理兼容性。我们使用XML和JavaScript，因此所有操作都在客户端发生，而无需在每次选择后从服务器刷新页面。配置器进入几个不同的应用程序，包括将部件号发送到供应商以请求CAD模型。我们还将配置器用于我们的经销商请求定价信息，并获取我们产品的分解视图，以帮助订购更换部件。在未来，我们计划将产品尺寸集成到将通用部件号馈送到我们的配置器中。“

高级设计包
正如我们从最简单的更复杂的设计辅助程序从转换器到配置包到CAD模型到设计包，所以每个后续步骤都显示了复杂性和可变性的增加。和最后一级，设计包的最多级别最多。在此级别，您可以从仿真公司或气动公司购买全功能电路设计软件包。或者您可以获得一个更简单的包，可以易于使用作为权衡，以便更大的灵活性。同样，这是一个具体的例子，由Festo USA提供。

FluidDRAW是Festo公司为个人电脑开发的电路图软件，不需要额外的CAD系统。气动电路图和部件列表也可以在PC上快速创建。

全面的FluidDRAW符号库访问广泛集成的DIN标准气动符号库。根据驱动器、阀门、阀门端子、压缩空气制备、真空技术、流量控制和止回阀等进行分组。通过图片菜单完成切片后，您可以使用鼠标将所需的符号放在图纸上所需的位置，并配置电路图。重复出现的符号组合可以存储为宏。

从电路图到完整部件列表：为生成零件列表的数据，例如部件号，产品指定等。部件列表生成器编译数据并以文件或打印输出的形式创建相应的总计或详细部分列表。

特点：

•全面，DIN标准气动符号库
•DXF出口已完成的电路图，以便在CAD系统中进一步使用
•DXF进口
•方便的打印功能

可以为所有气动系统组件的完整概述生成总值或详细的部件列表。
