一鸣惊人的CAD/CAM升级包

该软件允许您创建嵌套的、关联的部分和2D视图。它们可能被放置在纸的空间，孵化，尺寸和注释。

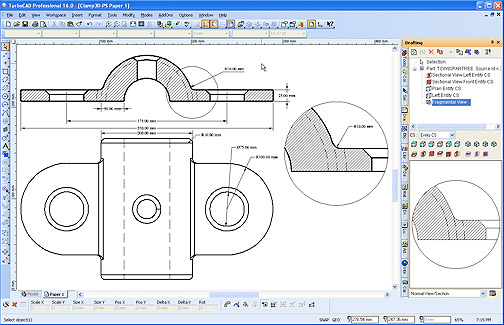

例如，绘图面板允许您基于标准视图或3D表面或ACIS实体模型的剖面图创建关联的2D剖面，包括XREFs和从ADT和谷歌SketchUp导入的模型。新的节点编辑选项包括等值点曲率、非等值点曲率和非光滑点曲率。纸张空间的尺寸缩放现在与模型空间的尺寸匹配，以确保显示实体的精确尺寸。格式油漆器允许您自动提取和保存选定的格式为任何对象属性类型的预设属性值。

ACIS实体建模引擎更新到版本18。快速拉功能可以让您选择任何三维面上的封闭几何图形，然后按或拉出设计。螺旋工具可以帮助您绘制2D和3D螺旋。你可以把一个3D曲线分成两部分。它可以方便地提取挤出或从较大曲线的一部分扫描型材。

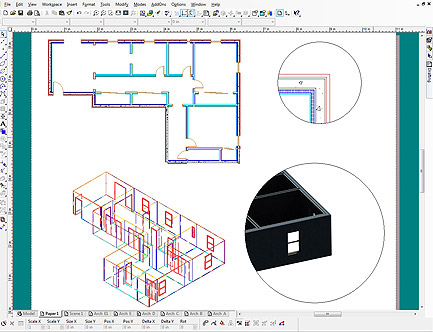

改进的架构特性包括节点编辑中的右/左和内/外翻转选项。增加了垂直对齐属性，以及窗口头部和窗台高度和门的门槛高度。

数据库连接面板是到任何源的数据链接，包括本地机器或公司网络上的开放数据库连接(ODBC)数据库、Excel、CSV、SQL、Access、Oracle和Sequel Server。可以引用表中的数据和与对象关联的数据。CAD文件会随着外部数据库的变化而自动更新。该功能可以提高物料清单的处理和实时定价。有改进的。dwg /DXF导入/导出功能，包括使用。dwg或。DXF图纸导出XREFs的能力。

IMSI /设计
www.imsidesign.com
