由Balluff公司摄影电产品专家Roger Altendorf佛罗伦萨KY
光电传感器能在六尺外检测目标传统上,这极难实现,但新后台压缩传感器很容易实现
闪亮背景面引起的假触发器现在用传统扩散光电传感器使用的新后台压缩技术消除
起初,一些制造商通过传感器内交换发射机和接收机,用固定点制作扩散传感器然而,在加固位置发现一个重大缺陷,往往不让传感器在其点点区域捕获目标

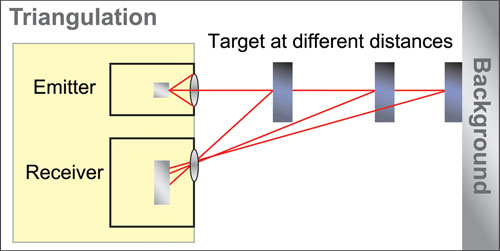

三角形取决于目标位置,因此接收器可检测将目标与后台对象分离的变化
后台压缩传感器是什么简言之,它们是光电传感器,设计目的是可靠检测具体目标,同时忽略后台对象或表面概念的两个简单例子包括观察螺旋帽而忽略它所系材料并看到电路板安装组件同时掩蔽电路板本身
开发后台压缩技术出自努力解决使用传统扩散光电传感器问题,后台闪亮面引起假触发多传感器制造厂商首先转而使用固定焦点制作扩散传感器,轮播传感器内接收器和接收器这些所谓的“定点聚焦点”传感器的一大缺陷是,它们无法保证捕捉到焦点区内的每一个目标这使得传感器难以安装或可能需要特殊传感器对特定范围使用
设计师不满意这些结果,根据三角原理开发几种背景压缩架构三角指光从发射者返回目标并返回接收者路径基于目标定位和三角形维度变化,接收者可区分目标与后台对象
三大类型
三种主要背景压缩传感器目前称为锐截取、机械可调适和电子可调适名首锐截取表示感知场或传感器与目标间距离不可调适工作优于标准定点扩散传感器,因为它包含多接收器,在大得多的感测场取光
应用需要远程检测目标时,需要传感器对发射者与接收者进行较大分离左侧传感器小点,即限制感测范围的因素
大小性能和范围
后台压缩传感器的额外问题包括感知距离与解析取舍典型地说,分辨率逆比目标距离主要原因是精确度和滤波可嵌入接收元素和光从大接收镜中穿透
大点 更好点 快速应用
长距离后台压缩传感器是检测大对象或应用最优选择,而安装约束要求传感器定位距离制造过程的具体距离以下是两个例子:

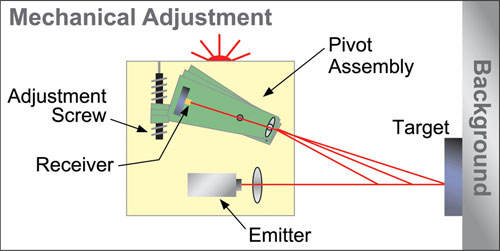

另一种传感器类型可机械调整型后台抑制传感器内含强力计机械连接接收器汇编强力计调整改变接收器角的镜头和定点,目标反射光转传感器输出

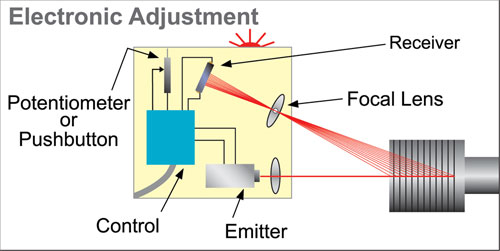

最晚可用后台压缩法是电子调整使用这种方法,可编程SD定点(定位敏感设备),让传感器输出自目标返回时启动按键程序集点
远程传感器对吗
大对象、独有安装约束和富有挑战性过程环境往往使部分人无法使用后台压缩传感器。然而,随着产品继续出现,新特征如感知距离两米或更长和忽略闪亮背景能力等,它们将提供更多最新感应器解决远程应用问题

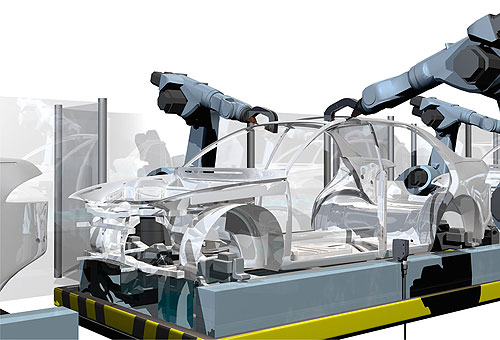

长距离后台压缩传感器验证汽车装配位置加速集成过程并提高最终产品质量
巴鲁夫
www.balluff.com/50k
