克拉科夫，基于波兰的Dynalabs设计节能热交换器和噪音和减振装置。当其客户ATS Stahlschmidt＆Maiworm铝轮铸造厂需要降低生产成本时，Dynalabs开发了一种热交换器，用于连续恢复铸造的1.6兆瓦炉的一体的废热。通过使用Nei Fusion - Nei Software的3D CAD Modeller与Nei Nastran FEA - 使用Femap软件，Dynalabs在不到30天内和预算下达到了客户的期望。

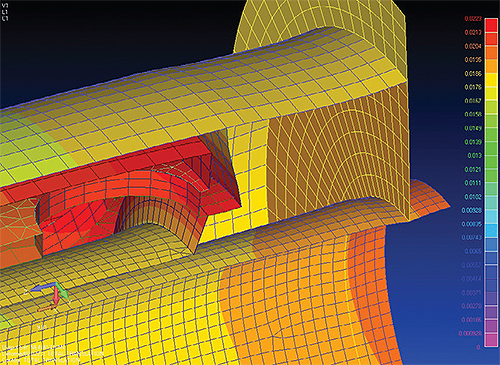

插图显示翻译使用Nei Nastran静态模拟计算的结果。负载来自
Nei Nastran先前稳态热仿真结果。
解决有两个重要问题：空间限制和降低能源成本。热交换器的直径需要小于1.2米。然而，热交换区域需要足够大，以使废气和大量的空气流过它。热交换器运行24小时/天，七天/周，空气的温度为400°C，因此热负荷和应力相当大。通常，这种“管和肋骨”热交换器必须在400℃下发射气体差约15米。最终设计最终仅为4.5米。

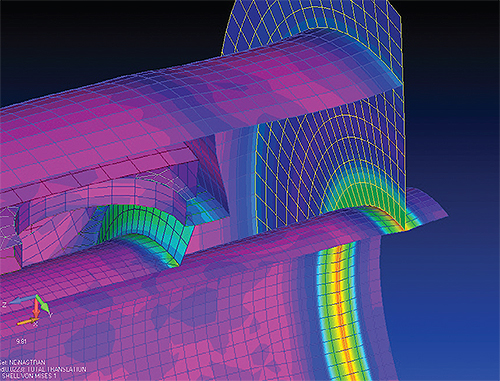

压力结果使用Nei Nastran静态模拟计算。从先前稳态热仿真的结果负载
Nei Nastran。
计算由单元的连续阶段交换的热量，与分离介质的壁的墙壁的温度和空气，传热系数和温度的温度。

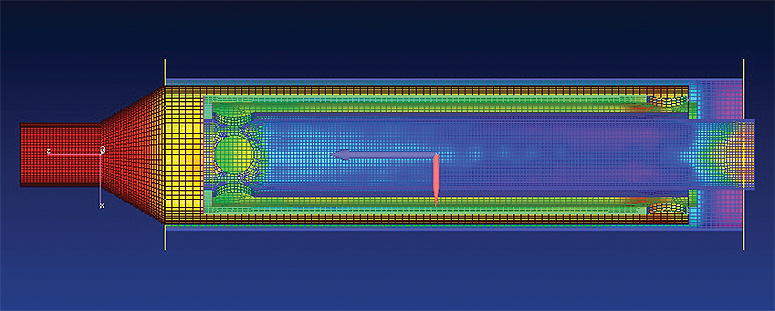

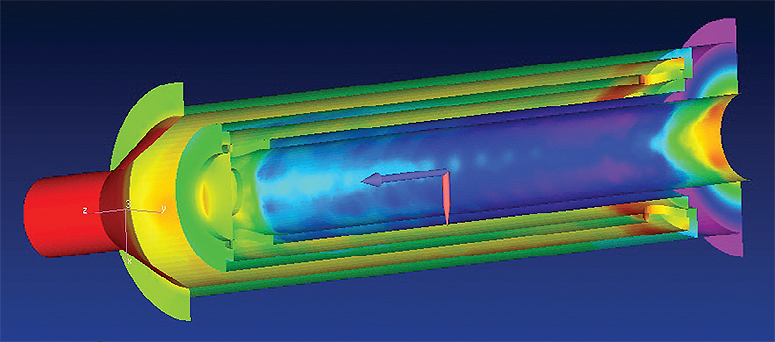

此负载已映射从先前的热流量计算。负载是流体温度和对流系数分布的形式，存储在文本文件（x，y，z，alpha，t）中，并使用FEMAP中的数据曲面编辑器函数映射。
使用初步热流计算的结果，进行了两种模拟：Nei Nastran传热模拟以确定热交换器上的温度梯度，以及结构模拟，以确定热伸长率引起的应力和应变。

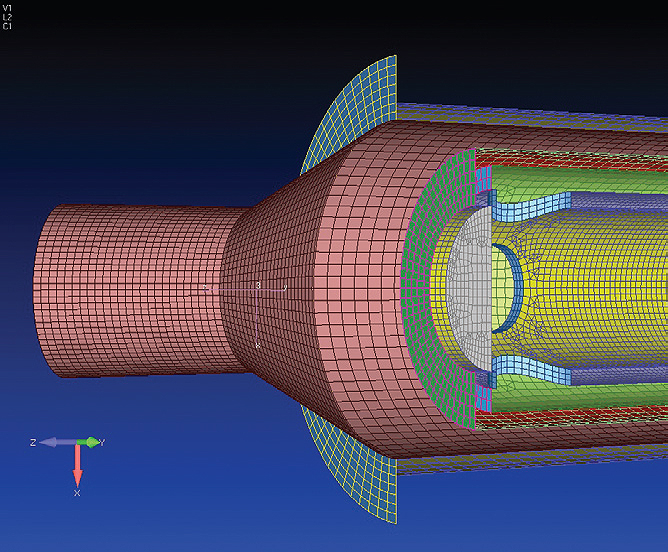

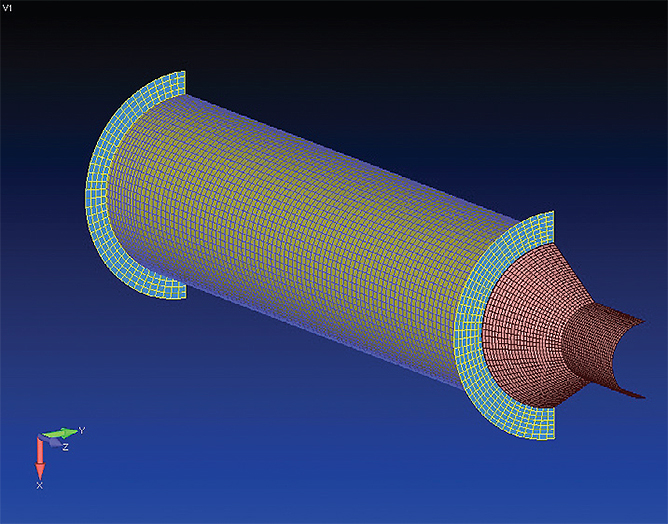

这是一个热交换器由大约40,000个元素组成的板元件有限元网和四啮齿物。
随着热交换器的安装，用于连续回收废热的铸造炉，铝叶铸造厂受益于以下因素：设计节省了大约38％的炉子消耗的天然气;它通过800吨/年来减少二氧化碳排放量;它将熔化铝的量增加200kg / hr。

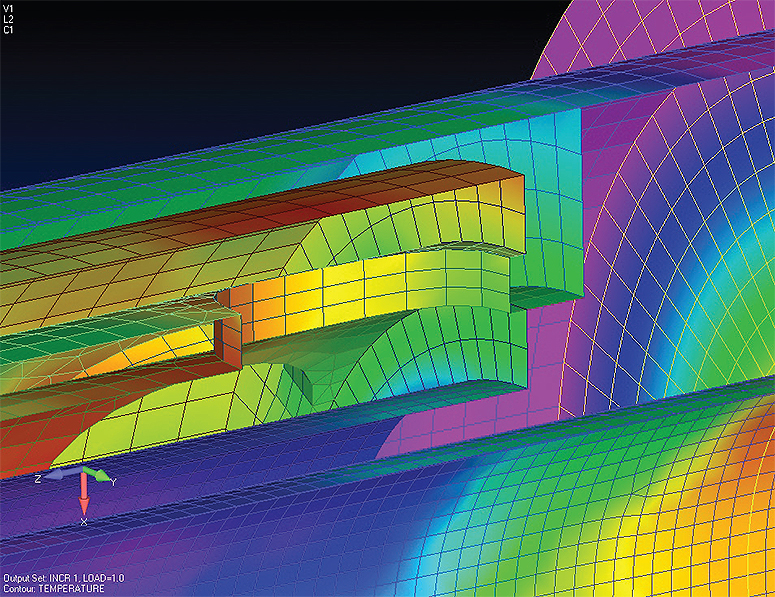

温度分布使用Nei Nastran稳态热仿真计算。
