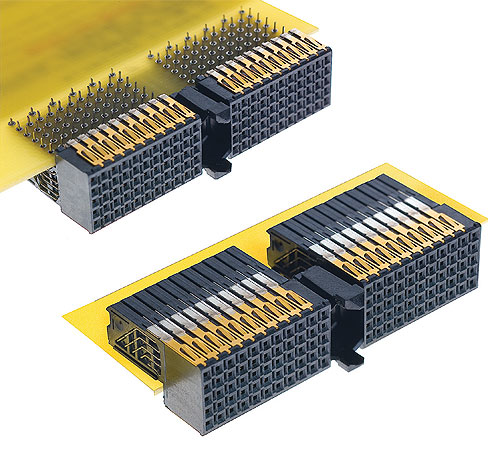

在德国纽伦堡举行的嵌入式世界大会上，3M公司发布了一款新的超硬公制(UHM)插座连接器，其设计为基于2mm硬公制连接器的系统提供超过7gbps的背板性能。系统设计工程师使用基于2毫米硬参数的设计，如VME或CompactPCI，现在可以在保持现有投资的同时显著提高整体系统性能。
3M公司的新UHM插座连接器旨在与工业标准和广泛可用的2毫米硬公制头连接器(IEC 61076-4-101)相匹配。2毫米硬公制连接器是最成功的背板连接器之一，代表着每年超过2亿美元的市场，以每年12%到14%的速度增长。3M的“虚拟同轴盒”专利屏蔽技术极大地降低了2mm硬公制连接器在1至1.5 Gbps速度下通常遇到的严重串扰，使3M的新UHM插座连接器能够实现超过7 Gbps的速度。
3M公司的“虚拟同轴盒”屏蔽技术，与标准的2毫米硬公制插座相比，旨在显著减少串扰并提高插入损耗。“通过将性能速度提高到7gbps或更高，同时保持pcb足迹兼容性和互通性，3M公司的新连接器保留了现有VME和cPCI设计的工程投资，并有助于延长这些非常成功的全球标准的寿命。”
由于UHM插座连接器被设计为可与2mm硬公制IEC 61076-4-101头相互兼容，并完全兼容2mm硬公制PCB占用，3M公司的新UHM插座连接器在现有的2mm硬公制系统设计中实现了千兆性能。因此，标准的Compact PCI和VME 64x系统可以支持千兆高速串行IO协议，如SAS、SATA、Rapid IO、PCI Express和千兆以太网，而无需昂贵的背板重新设计或叉车升级。
3M公司的UHM插座连接器的模块化设计也为系统设计工程师提供了灵活性，在满足所需的机械限制的同时，设计合适的信号完整性水平。五排(A, B, CL, CR, AB)和八排(D, E, DE, FL, FR)形式因子可用于高信号密度。此外，插座支持100欧姆的行或列差分对。
