3D CAD的救援

33名智利矿工被困在2000英尺深的地下长达两个月，全世界都在关注着他们的获救，但很少有人知道，是centerrock公司重新设计的钻机使救援成为可能。中心岩石是一家钻井供应设备制造商。该公司的气动钻头在一系列旋转锤上使用耐磨的硬质合金和金刚石尖端。与传统旋转钻头的钻头不同，Center Rock的冲击锤钻头甚至可以穿透最坚硬、最具研磨性的岩石，智利San José矿山的情况就是如此。

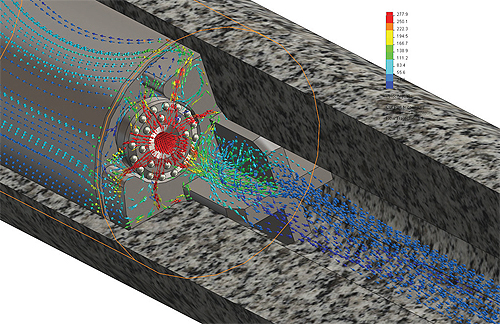

结果是SolidWorks流程模拟研究在美国，Center Rock公司定制了冲击式钻头设计，使岩屑在重力作用下掉落，加速了对矿工的救援。

Center Rock的高级工程师和产品开发经理Rudy Lyon表示，开发行业领先的技术需要3D设计和模拟工具。Lyon解释道:“设计一种有效的冲击钻头是一项挑战。“你必须想象锤子在地下是如何工作的，分析涉及的结构应力，并理解空气流动对清除岩屑的影响。我们通常在设计过程中同时执行这些模拟，但在关键时刻，我们需要在实际部署期间进行模拟和重新设计比特。这就是智利煤矿救援时的情景。”

Center Rock还依靠3D技术来实现其产品扩展目标。里昂补充道:“并不是所有的东西都能满足所有的情况。”“有不同尺寸的钻孔，几种类型的钻机，以及不同密度、硬度和厚度的岩石。为了满足客户全方位的需求，我们需要设计和制造更多的产品。”

为了满足其产品开发目标，Center Rock收购了SolidWorks 3D设计和仿真软件产品，包括SolidWorks Professional和SolidWorks Premium设计软件，以及用于非线性结构和CFD分析的SolidWorks simulation Premium和SolidWorks Flow simulation应用程序。Center Rock之所以选择SolidWorks软件，是因为它易于用于多学科工程，并提供了一套集成的设计可视化和仿真解决方案。

与时间赛跑
在智利矿难救援期间，扩大了5.5英寸的管道。探头孔-先到12英寸。然后是28英寸。-使用Center Rock CR120锤子和开孔器，然后使用28in。低调多锤，是三次同时进行的救援行动之一。大多数人预计，救援至少需要4个月的时间。使用Schramm公司的Center Rock钻头和钻机，“我们相信我们可以更快地钻出井眼，”Lyon说。

中心的岩石使用软件工具扩展其钻井供应设备。

当救援队将33名矿工从一个28英寸深的洞中救出时，中心岩的断言被证明是正确的。2010年10月9日。许多人在电视上观看了这一奇迹的发生。然而，只有Center Rock团队知道SolidWorks Simulation在重新设计钻头方面的重要贡献，使矿工提前两个月返回地面。

模拟对重新设计至关重要

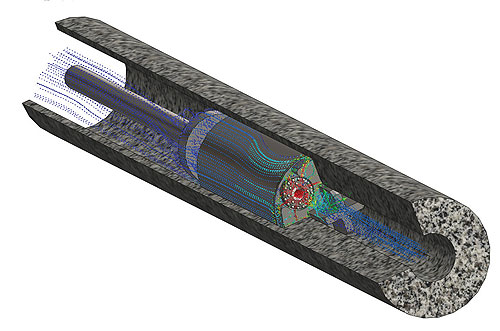

使用SolidWorks Flow Simulation, Center Rock设计了钻头，让钻屑落入矿井。Lyon回忆道:“SolidWorks Flow Simulation研究帮助我们在钻头周围设置一个带，使三分之二或更多的空气进入井筒，从而定制工具。”“我们需要足够的空气，让岩屑在重力作用下落下，困在井下的矿工们一直忙着清理大约八辆自卸卡车装载的废弃物。SolidWorks Flow Simulation让我们能够重新配置工具，并更快地到达矿工手中。”

当钻头与金属锚杆支架发生碰撞，钻进速度变慢时，Center Rock使用SolidWorks非线性分析研究对钻头进行重新设计，解决问题，继续钻进。“SolidWorks Simulation Premium通过加厚硬质合金按钮之间的空间帮助我们调整钻头，”Lyon解释说。“我们进行了分析，重新设计，制造了新的设计，并在短短三天内交付了钻头。SolidWorks仿真分析工具的易用性和集成帮助整个过程进行得更快，并让我们确信我们已经尽了最大努力。”

效率扩大产品供应
SolidWorks解决方案还帮助Center Rock更有效地开发新产品。事实上，该公司已经将产品数量增加了四倍，同时将设计周期缩短了66%。

“我们的很多产品都有不同的尺寸，”里昂说。“使用SolidWorks设计配置，我们可以以三倍的速度开发产品系列，利用标准化和设计重用的优势。我们还使用图纸作为文件控制的标准文件格式。SolidWorks解决方案支持高端工程和制造，并使我们能够在必要时迅速扭转乾坤。”

SolidWorks
www.solidworks.com

中心的岩石
www.centerrock.com
