作者:杰伊·麦肯纳，宾州丹伯勒市PennEngineering公司新产品全球产品经理
随着电子设备不断小型化，组装电子设备所需的紧固件也越来越小。
极小的微型紧固件在全球市场上取得了重大进展，特别是随着消费电子设备越来越小、越来越轻、越来越薄。传统的螺纹微螺钉是第一批适合这种应用的类型，其特点是具有限制性的设计外壳和有限的紧固件放置和安装占地面积。然而，在今天的许多应用中，小型螺钉仍然是一种可行的选择。

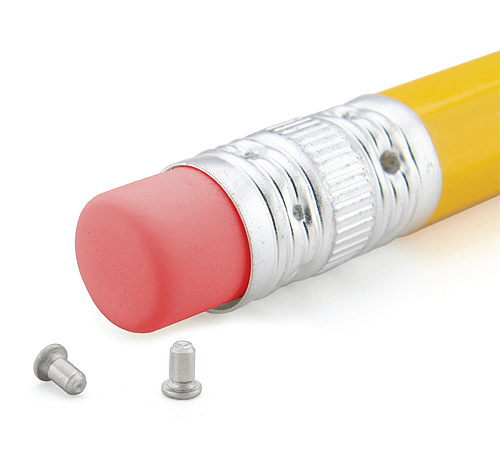

PEM微型定位针用于手机、手持设备、电脑和电子游戏。
更重要的是，微型螺丝只是微型紧固件技术的开端。最值得注意的是，自扣微型紧固件(有些是螺纹的，有些不是)为设计师提供了更多的选择。这些固定紧固件永久安装在设计的地方，最大限度地减少对额外硬件的需求，并可以简化生产过程，特别是在自动安装时。
无论尺寸大小，所有自固定紧固件都可以通过位移器和设计中的压边永久保留在薄金属片上。当扣件被压入一个适当大小的孔时，孔周围的金属被位移器强迫流入扣件头部下方零件周围的凹口。然后，紧固件被安全地锁在原地，不会松动或脱落。
对于微型扣件，精密工程和制造已成为成功的关键，因为这些扣件不是大型自扣件的简单缩小版本。随着紧固件的“缩小尺寸”，与紧公差和性能值相关的问题被放大了。特殊的设计和独特的功能必须设计以满足规格。
有几种微型自固定紧固件和其他非固定选项，可用于如下所述的各种应用。
螺纹自锁微型支架
这种类型的紧固件非常适合空间组件。标准类型的螺纹小至M1.0/#0-80，长度短至2.0 mm/0.080-in。由400系列不锈钢制成的可安装在薄至0.4毫米/0.016英寸的金属薄板(包括300系列不锈钢)上。最高硬度可达洛氏“B”级hrb88。应用需要安装薄至0.2毫米的薄板，可以适应特殊工程对峙设计。
无螺纹自锁微定位销
这些类型非常适合定位或定位应用。标准型号采用经老化硬化的A286不锈钢制造，直径小至1.0 mm/0.040 in。长度短至2.0 mm/0.080英寸。它们可以永久安装在薄至0.5毫米/0.020英寸的不锈钢或其他薄板材料上。硬度高达hrb90的洛氏“B”级。
自扣微钉销
这些直径小至1.0 mm的紧固件可以永久连接两个面板，用于替代螺钉、焊接、铆钉或粘合剂的应用。
除了典型的位移器和压边外，大头针还包含一个锥形点和切向干涉带，它们共同工作，将零件引导到面板上的小直径浅孔中，并在孔和干涉带处的紧固件之间产生轻微的过盈配合。这种现象在主板(薄至0.77 mm)中产生最小的应力，并吸收孔直径和固定销直径之间的任何公差。
表面贴装微紧固件
这些紧固件将消除手动将硬件放置在填充的印刷电路板上的需要。表面安装微硬件提供的磁带和卷轴，可以定位，而一个板正在处理，然后安装与其他电子元件使用传统的表面安装设备。由于硬件的自动安装与电路板电子元件的取放机器人设备相同，因此与电路板开裂和错位相关的质量问题将会消失。该过程对单板无干扰，不会使单板开裂。由于紧固件是用胶带和卷筒包装的，不同的部件不会在不经意间混在一起。
螺纹微刀片
这些黄铜或不锈钢微插入提供强大的和可重复使用的金属螺纹连接塑料组件。线程大小可以小到M1.0。

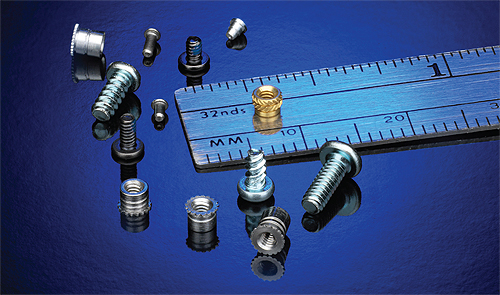

将会有更多的微型紧固件创新。在我们的案例中，新的微型紧固件产品的稳定供应迫使我们设计了包括自固定类型和微型螺钉在内的全包microPEM品牌紧固件家族。像这样的新产品将会增加以应对客户的挑战和需求。一个有前景的趋势是，OEM设计师和紧固件制造商之间的合作日益密切，以开发适用于任何应用的最实用的解决方案。
PennEngineering
www.pemnet.com
