水射流OEM如何添加3D CAD建模能力
作为一名用户，您如何处理将您的CAD系统从2D和DXF升级为能够从外部系统导入主要类型的本地CAD模型的现代3D建模器的挑战?如果为外部用户在数十个水射流加工系统上安装新的CAD建模器，您将如何处理这个挑战?

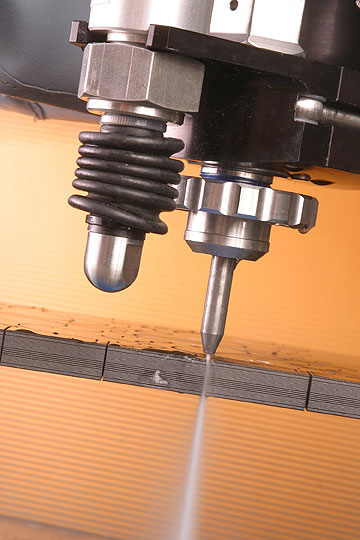

现代喷水机可以切割塑料、复合材料、金属甚至石头。通常生产钛和钢零件，还有铝。礼貌,流集团。
当Flow Corp.意识到他们现有的软件无法满足新的需求时，就面临着这样的挑战。现有的CAD软件是多年前设计的，需要升级以满足不断变化的用户需求。该公司的座右铭是“一分钟内从艺术到零件”，要求使用现代3D CAD建模器，它具有从外部用户导入本地CAD文件的能力。这里是肯特，华盛顿州。公司做到了。
Flow公司需要什么
Flow Corp.市场经理Tim Fabian解释道:“不久前，我们意识到一个范式转变，即市场正在从二维CAD世界演变到3D世界，我们意识到制造业将必须适应这种变化，因此我们的系统将必须利用3D建模和3D实体。”
“我们发明了磨料水射流切割，”费边继续说，“Flow公司从1974年就开始营业了。刚开始的时候，我们的切割压力是30000 psi，到了70年代末，是40000 psi。今天我们的压力是94000 psi，并且正在测试明显高于这个数值的泵。在94000 psi时，切割速度是60000 psi时的两倍。压力决定了流体从喷嘴流出的速度，94000 psi的射流以4马赫的速度流动。”
食品行业只占Flow公司业务的一小部分，但主要用户是金属制造商和机械车间。主要用户是像波音这样的公司，他们使用水射流加工为新的787梦想客机切割碳纤维或复合材料部件。铝是一种常用的水射流切割材料。一些用户将铝切割至18英寸。厚。其他人切割钛，钢铁，甚至石头。
当Flow开始添加3D建模功能时，他们联系了几家CAD公司。“我们一直为我们的系统提供自己的CAD解决方案，”Fabian继续说，“但我们意识到这是一个我们不是专家的领域，我们更愿意将我们的工程专注于流控制和其他CAM方面更直接的问题。因此，我们接触了几家CAD供应商，并研究了他们的产品，试图了解哪种产品对我们的用户来说是最容易学习的。我们的座右铭是一分钟内从艺术到零件，所以我们必须处理一个CAD文件，让机器在一分钟或更少的时间内切割那个零件。这将是一个三维操作的挑战。因此，在寻找潜在的CAD合作伙伴时，我们对spacecclaim印象深刻，因为我们发现他们的建模方法非常快速和容易使用。显然，这将非常适合Flow和我们的用户。”
新的CAD软件提供了什么
“我们大约在一年前遇到了Flow，”spacecclaim的业务发展副总裁Rich Moore说，“他们已经考虑这个时间大约两年了。我们帮助他们想出了2D和3D的整体解决方案。Flow Corp.机器的每个用户都将获得FlowMaster控件。因此，一个典型的机器操作员可以使用FlowMaster与spacecclaim直接建模器，即使是那些可能不准备使用更复杂的CAD系统的人。”
新的水射流机器可以切割复杂的轮廓表面，比如这个复合风扇叶片和这个拱形部件。
因此，多年来一直依赖FlowMaster的用户现在会发现它与Direct Modeler相结合，所以他们可以从任何环境中获取任何CAD文件，进行必要的更改以适应水射流加工，并在FlowMaster环境中完成所有工作。
Fabian解释道:“我们一直相信在机器上提供所有的软件。“设计零件和控制切割所需的一切都在机器上，所以用户不必到办公室重新生成CAD文件。他有能力调整CAD模型。所以我们想要一个可以直接在机器上使用的CAD解决方案。”

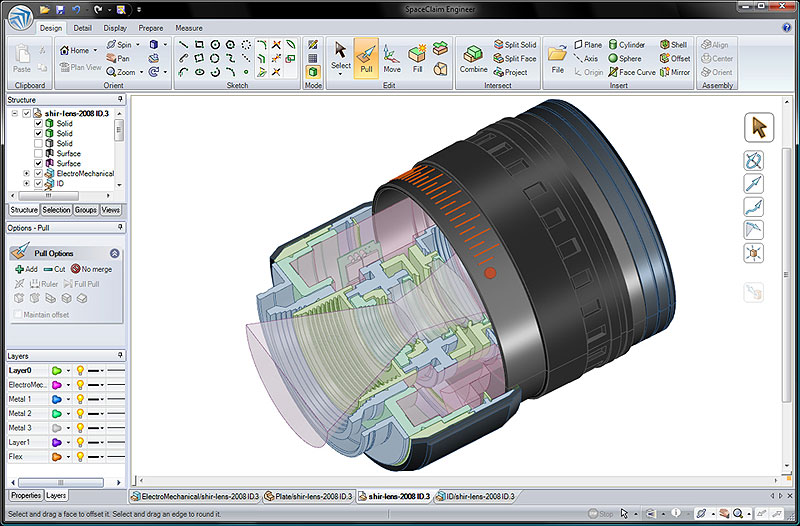

图像展示了spacecclaim工程师建模复杂组件的能力，比如这个镜头组件。
FlowMaster现在包括spacecclaim Engineer和Style软件包。这些是FlowMaster不可分割的一部分，并提供3D直接建模器。他们可以接受DXF文件，Flow的一些客户仍然在使用DXF文件。但是现在他们有能力从Pro-E、Catia、SolidWorks、NX和Inventor这五个领先的CAD系统中导入本地CAD文件。
“多年前，”费边继续说，“我们的客户使用我们的CAD软件来设计要加工的零件。但是，越来越多的人可以使用其他CAD设备，我们鼓励他们使用他们觉得舒服的设备。我们告诉他们，‘不要为了我们而重新训练自己去学习一套全新的软件’。”
spacecclaim Engineer被该公司宣传为“世界上最快和最具创新性的3D直接建模器”，据说它能使工程师轻松地创建概念，并为数字原型、分析和制造准备3D设计。
“自90年代中期以来，我们已经提供了自己的CAD解决方案，作为我们FlowPath软件的一部分。之前，这是2D，或者说2D半。”“但我们希望我们的新软件能够使五轴机器能够快速切割3D零件。即将推出的新产品将使水射流加工进入3D多轴世界。我们想把精力集中在具有复合角度的3D零件切割上，我们需要一个CAD合作伙伴，他可以为这个新产品提供零件的几何形状，这样我们就可以加工和切割出这些新奇的新形状。”
________________________________________________________________________________________________________________
更精确的水射流切割工艺
带有主动公差控制的动态水射流采用了一种新的先进运动系统，具有数学切割模型，可以控制连接在切割头上的小关节腕部。手腕允许切割头向任何方向倾斜，补偿了传统水射流切割机所经历的流滞后和锥度。
流滞和锥度是由水射流等梁式切割器切割造成的。切割速度越快，流延迟越大。流延迟导致零件几何误差。此外，当切割速度通过给定的材料增加时，水射流梁产生不断增加的锥度。
常规水射流必须减速，以减少或消除由流滞和锥度引起的成品零件公差误差。现在，新的FlowMaster软件克服了这些限制。用户只需输入基本切割参数，如材料类型和厚度、切割速度和期望的边缘光面，FlowMaster就可以动态控制切割头的位置，确定切割路径上多个增量点所需的倾斜和旋转量。宣称的好处包括:
•切割零件的速度比传统的平板式水射流切割机快25-400%
•提高切割零件的公差和几何形状显著提高速度
•几乎消除锥度;直线几何中锥度< 1度
•降低零部件成本
•真正的零件堆叠能力，层与层之间的公差一致
•无需二次整理
•切割各种材料，如金属，石头，玻璃和复合材料
•使用几乎任何CAD文件切割零件，或直接扫描图纸
流国际集团。
www.flowcorp.com
SpaceClaim集团。
www2.spaceclaim.com
