纸板集装箱行业竞争激烈;机器制造商不断地寻找方法来改进他们制造的设备的功能和操作。Hycorr Machine Corp.，密歇根州卡拉马祖，is one of those companies and builds corrugated box-making machinery. Recently, the engineering team was tasked with improving the overall controls package on the company’s line of rotary die-cutters. In particular, the servo system and controls needed an upgrade. The previous technology functioned satisfactorily, but the engineers sought to reduce costs and component size without a loss in performance on their machines.

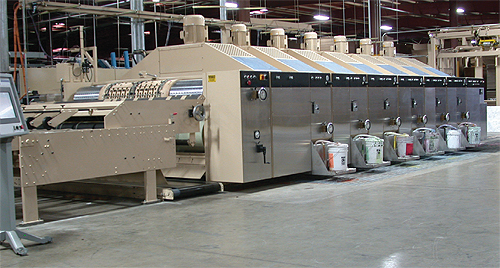

Hycorr旋转模切机，显示四个印刷站，驻留部分和模切部分，在瓦楞纸和其他包装市场的主要供应商使用。

工程师们研究了一种新系统，该系统不仅可以减少伺服驱动系统和相关的能源成本，而且还集成了可编程逻辑控制器(PLC)和人机界面(HMI)功能。

正在考虑的套件包括伺服电机，Sinamics®S120伺服驱动器，以及西门子具有PLC功能的Simotion®D运动控制器。Hycorr电气工程师Mike Walter说:“一开始，我们只是考虑将这个新系统用于运动平台。我们需要一种伺服系统，可以消除一些齿轮，并保持客户对印刷和模切的严格公差。我们真的需要一个内置旋转运动功能的系统。”

在提议的实现中，每个组件(运动、PLC和HMI)都与其他组件具有内置连接。总的来说，Hycorr节省了大约50%的成本。此外，这些组件减少了30%的控制柜空间需求。正如沃尔特所说，“组件更小了。通过有源接口模块和有源线路模块的结合，我们消除了对线路电抗器或线路滤波器的需求。”

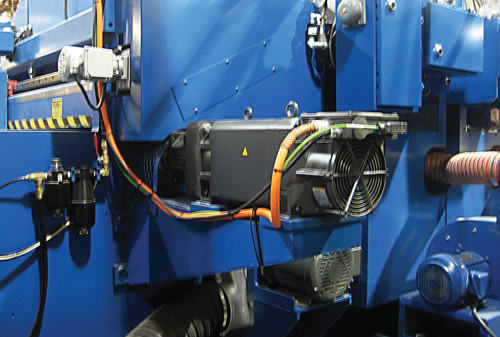

西门子Simotion无轴标准设计并集成了力矩电机和运动控制伺服驱动系统与机床的PLC和HMI功能。

通过使用无轴标准，工程师们设计了一个更加模块化的组件实现。第一台机器的整个工程文件都是从一个紧凑的闪存驱动器中加载的，并且在进行了最少的调试之后，第二台机器上的工程很快就完成了。

机器上使用的组件包括西门子Sinamics S120驱动器，Simotion D425运动控制器，1PH7伺服电机和Simatic®S7 PLC，用于简单的基于windows的操作界面。作为无轴标准套件的一部分，Hycorr对旋转模切刀的各种选项进行了定制修改，无需大量的工程时间。

西门子工业有限公司
usa.siemens.com/motioncontrol
