NPT代表国家管道锥形螺纹，也称为ANSI/ASME B1.20.1管道螺纹。这是一种用于测量螺纹管道和配件上的锥形螺纹的美国标准。螺纹管道可以为使用液压油的管道提供有效的密封。有时被称为MPT(外管螺纹)，NPT螺纹不能与NPS(国家管道直螺纹)互换。与螺栓上的直螺纹不同，锥形螺纹会拉紧，使密封更紧密。必须使用密封胶化合物或聚四氟乙烯(PTFE)胶带，以确保无泄漏密封。
《不扩散核武器条约》的特点:
- 圆锥与管道中心轴夹角1°47′24”(1.7800°)
- 根和冠的截断是平的
- 60°螺纹角
- 螺距是以每英寸螺纹数(TPI)来衡量的。
分级
NPT螺纹尺寸表包括外部和内部管道螺纹的数据。所有NPT螺纹的锥度速率为1/16-3/4英寸。每英尺(62.5毫米每米)——用直径除以距离的变化量来测量。管道或管件的外径(OD)也必须测量;为了准确识别螺纹尺寸，TPI和OD都是必需的，因为可能有多个尺寸具有相同的TPI。
常用的尺寸包括:1/8、¼、3/8、½、¾、1,1 / 4、1½和2 in。这些可以在大多数美国供应商使用的管道和配件上找到。尺寸小于1/8英寸。当尺寸大于2英寸时，有时用于压缩空气。是不常见的，主要是因为其他连接方法更经常使用这些更大的尺寸。
图片来源:伊顿液压公司
与NPT相关的泄漏问题
NPT螺纹最初设计用于水管(60 psi)，而不是用于液压系统。然而，它们已在液压系统中使用多年。一般不建议在高压场合使用管螺纹，因为它们比任何其他类型的连接更容易泄漏。如前所述，NPT要求在组装前在螺纹上放置某种密封胶。
NPT螺纹比Dryseal螺纹更容易泄漏;然而，任何一种线程类型都会泄漏，如果不够紧。一般的收紧标准还没有建立，但请记住，收紧要求会随着每次重复使用和/或使用的密封胶类型而变化。还要注意，过紧会导致母孔破裂。
图片来源:伊顿液压公司
测量无泄漏密封
在英制系统中，TPI是由每英寸有多少个波峰(螺纹)来衡量的;公制度量两个波峰之间的距离。

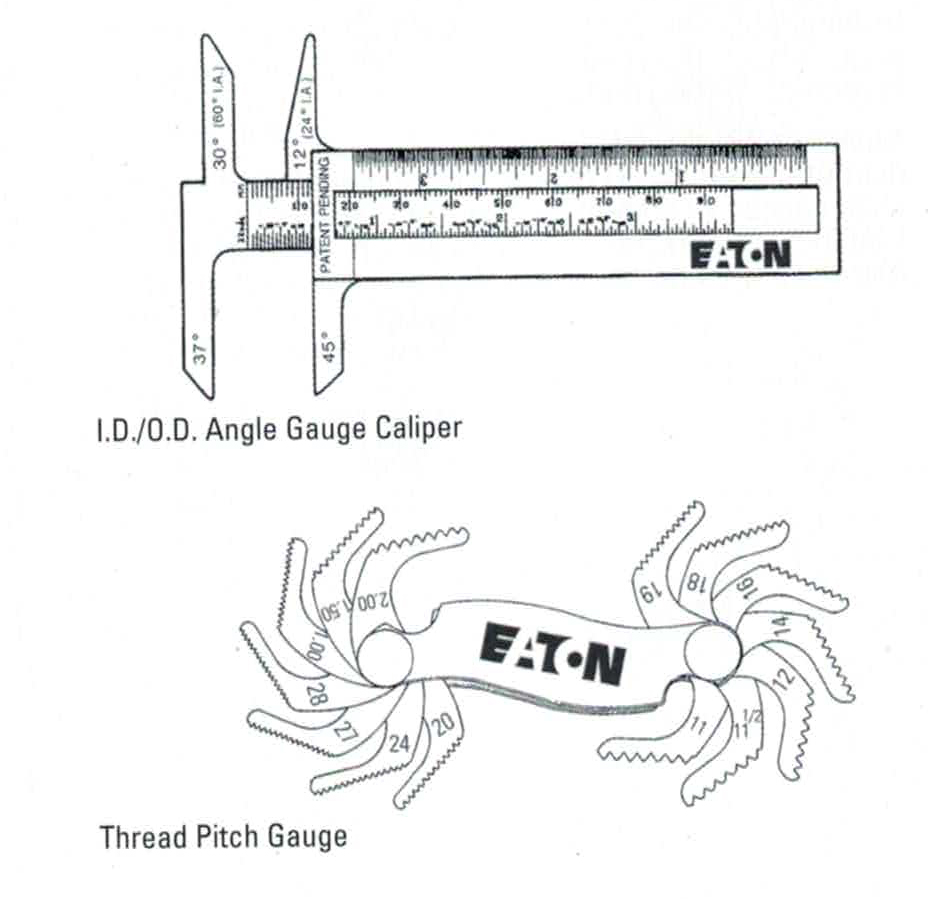

使用试错法，尝试不同的螺纹量规，直到你确定最紧密的配合;使用尽可能多的线程——使用的线程越多，读取就越准确。将管件和螺纹量规对准灯，寻找量规和螺纹之间的缝隙。这一点在男性关系中比在女性关系中更容易看到。
接下来，用内径/外径卡尺测量螺纹直径。外螺纹直径测量在外径上;内螺纹直径在内径上测量。软管安全协会手册建议将卡尺保持在一个轻微的角度，以获得更准确的外螺纹读数，并将其保持与螺纹垂直，以获得更准确的内螺纹读数。
如果管道或配件连接在喇叭口表面或倒角阀座上密封，则在阳接头上使用阀座角度表确定密封角度。将量规置于密封面上;如果连接的中心线和量规是平行的，则确定了正确的角度。对于内螺纹连接，将量规插入连接，并将其放置在密封面上。与公螺纹连接一样，如果中心线是平行的，那么就确定了正确的角度。
参考文献
伊顿液压。《如何识别和处理管道泄漏》
www。伊顿.com/液压
伊顿液压。《工业液压手册》
www。伊顿.com/液压
NAHAD软管安全协会安全软管组件的设计和规范手册
www.nahad.org
